Criar um desenho de montagem

1. Clique em Novo.
2. Na caixa de diálogo Criar Novo Arquivo, clique na pasta Modelos, e selecione Standard.idw sob a categoria Desenho e então clique em Criar.
3. Na vista de desenho, clique na guia Inserir vistas painel Criar Base .
4. Na caixa de diálogo Vista de desenho, verifique se o arquivo Enclosure_assembly.iam está selecionado. O arquivo está localizado em \Arquivos de tutorial\Cabeamento elétrico.

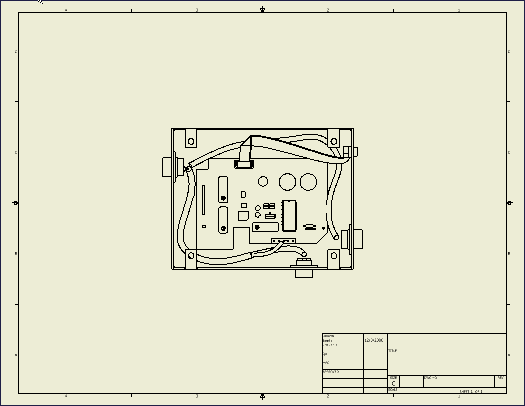

5. Clique para inserir a vista, como é mostrado, e com o botão direito do mouse selecione Concluir.

6. No navegador, expanda VIEW 1 e Enclosure_assembly.iam.
7. Clique com o botão direito em Harness_Assembly1 e selecione Incluir linhas de centro Fiação.

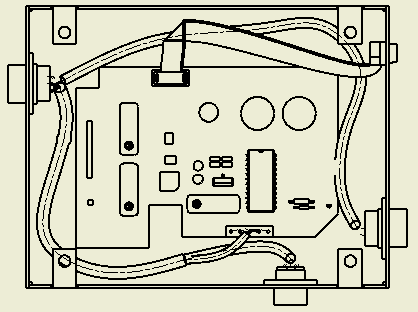

   Todas as linhas de centro dos fios são exibidas.

8. Clique com o botão direito em Harness_Assembly2 e selecione Incluir linhas de centro Cabos.

9. Se desejar, adicione cotas e outras anotações.
10. Salve o arquivo como Enclosure Assembly1.idw.
