Alinhamento, orientação e rotação de vistas de desenho

A maioria das vistas dependentes são criadas com um alinhamento com a vista principal e herdam a orientação da vista. Se necessário, é possível alterar o alinhamento ou a orientação das vistas inseridas no desenho.

Alinhamento da vista

Um alinhamento é uma relação de restrição entre uma vista dependente e sua vista principal. Uma vista alinhada somente pode ser movida dentro de suas restrições. Se a vista principal é movida, a vista alinhada move-se para manter o alinhamento. Dica: Para mover uma vista, clique e arraste borda vermelha.

Existem quatro possíveis relações de alinhamento entre uma vista dependente e sua vista principal:

Alinhamento vertical

As vistas alinhadas verticalmente compartilham o mesmo valor X em sua origem. Esse tipo de vista só pode ser movida ao longo do eixo Y da vista principal.

Alinhamento horizontal

As vistas alinhadas horizontalmente compartilham o mesmo valor y em sua origem. Esse tipo de vista só pode ser movida ao longo do eixo x da vista principal.

Alinhamento de acordo com a posição

As vistas alinhadas de acordo com a posição são alinhadas com relação a um eixo ou uma aresta que não é nem horizontal nem vertical. Por exemplo, uma vista isométrica projetada pode ter um alinhamento de acordo com a posição de sua vista principal. Se a vista principal for movida, a vista alinhada de acordo com a posição também será movida para conservar seu ângulo a partir do eixo x da vista principal. É possível criar um alinhamento de acordo com a posição entre duas vistas quaisquer de um desenho.

Dica: Para alinhar uma vista de desenho, clique com o botão direito do mouse na vista e clique em AlinhamentoHorizontal, Vertical ou Em posição. Selecione a vista à qual deseja alinhar. Quando uma vista é alinhada, é necessário interromper o alinhamento existente antes de criar um novo alinhamento.

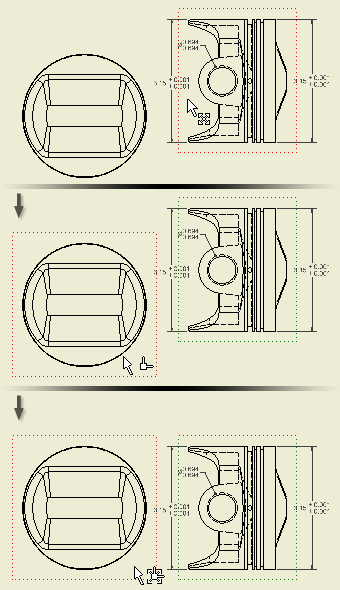

Quebrar alinhamento

As vistas não alinhadas não estão restritas a outras vistas. Uma vista alinhada pode ser movida livremente na chapa de desenho e não é movida automaticamente se a vista principal for movida.

Dica: Para remover a restrição de alinhamento e deixar uma vista desalinhada, clique com o botão direito do mouse em uma vista de desenho e clique em Interrupção doalinhamento. A seguir, selecione a vista para tornar independente. Como alternativa, clique duas vezes na vista dependente para abrir a caixa de diálogo Vista do desenho. Desmarque a caixa de seleção Alinhamento da base na guia Opções de exibição.

Orientação da vista

Ao criar uma vista base, você define a orientação do modelo na caixa de diálogo Vista do desenho. É possível selecionar uma opção na lista Orientação ou criar uma vista com uma orientação personalizada.

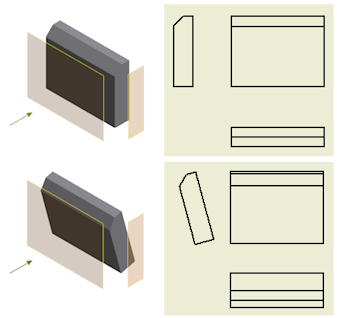

A orientação de vista de desenho é normalmente obtida a partir da orientação do modelo. Se um modelo é girado no arquivo de peça ou de montagem, a orientação das vistas de desenho relacionadas é atualizada para coincidir com a orientação do modelo. Dica: Para redefinir a orientação de uma vista de desenho, altere a orientação da vista ou gire a vista.

Dica: (Orientação das vistas secundárias) Uma opção exibida na caixa de diálogo Vista de desenho controla a herança de orientação para vistas secundárias. Para alterar as configurações, clique duas vezes em uma vista secundária para exibir a caixa de diálogo Vista de desenho. A seguir, abra a guia Opções de exibição e selecione ou desmarque a opção Orientação da Base.

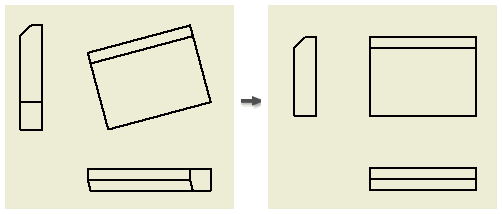

Rotação da vista

É possível girar uma vista para tornar uma aresta selecionada vertical ou horizontal, ou girar uma aresta de forma precisa, especificando um ângulo. Não é possível girar uma vista que tenha uma vista de seção ou auxiliar dependente.

Por padrão, a vista principal e as vistas secundárias mantêm a mesma orientação. Quando você gira uma vista principal, é possível manter ou interromper o alinhamento da(s) vista(s) dependente(s). Quando você gira uma vista secundária, a orientação da vista secundária torna-se independente da vista principal.

Dica: Para restaurar o alinhamento de uma vista dependente, clique duas vezes na vista dependente. Abra a guia Opções de visualização da caixa de diálogo Vista do Desenho e ative a opção Orientação da Base.
