Girar uma vista de desenho

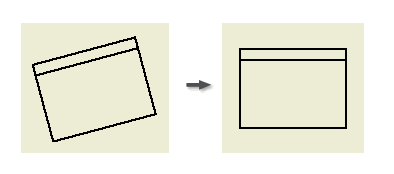

Para girar uma vista de desenho, selecione uma aresta de modelo e, a seguir, gire a aresta no ângulo especificado ou para a posição horizontal ou vertical. Não é possível girar uma vista que tenha uma vista de seção ou auxiliar dependente.

1. Clique com o botão direito do mouse em uma vista para girar e selecione Girar no menu. A caixa de diálogo Girar vista é exibida.
2. Para girar a vista por aresta:
   • Selecione Aresta na lista Girar vista por.
   • Selecione uma aresta na vista do desenho.
   • Selecione Horizontal para tornar a aresta selecionada horizontal ou Vertical para torná-la vertical.
3. Para girar a vista por ângulo:
   • Selecione Ângulo absoluto ou Ângulo relativo na lista Girar vista por.
     Nota: A opção Ângulo absoluto gira a vista pelo ângulo especificado com relação ao sistema de coordenadas da folha. A opção Ângulo relativo gira a vista no ângulo especificado com relação à orientação atual da vista.
   • Insira o ângulo com o qual deseja girar a vista selecionada.
   • Selecione a direção em que deseja girar a vista.
4. Especifique se deseja girar as vistas dependentes:
   • Selecione Girar Vista para girar somente a vista selecionada. As vistas secundárias mantêm a orientação original.
   • Selecione Girar Câmera para propagar a rotação para todas as vistas dependentes.
5. Clique em Aceitar para fechar a caixa de diálogo. Se apropriado, clique em OK na caixa da mensagem que informa sobre a rotação das vistas dependentes.

Rotação de vistas dependentes

Por padrão, a vista principal e as vistas secundárias mantêm a mesma orientação. Quando você gira uma vista principal, é possível manter ou interromper o alinhamento da(s) vista(s) dependente(s). Quando você gira uma vista secundária, a orientação da vista secundária torna-se independente da vista principal.

Dica: Uma opção exibida na caixa de diálogo Vista de desenho controla a herança de orientação para vistas secundárias. Para alterar as configurações, clique duas vezes em uma vista secundária para exibir a caixa de diálogo Vista de desenho. A seguir, abra a guia Opções de exibição e selecione ou desmarque a opção Orientação da Base.

Mostrar-me como girar vistas de desenho

Mostrar-me como criar um esboço restringido e girar uma vista com um esboço
