Caixa de diálogo Engrenagens retas

Ao iniciar o gerador de componentes Engrenagens retas ele abre na guia de Projeto. É possível inserir parâmetros específicos, definir a localização de engrenagens retas e selecionar métodos de cálculo.

A guia de Projeto é dividida em várias caixas de grupo com opções:

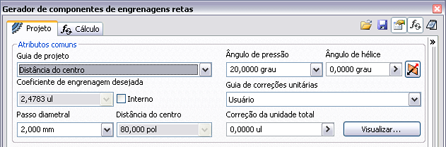

Comum

Esta área inclui parâmetros comuns para as duas engrenagens, como módulo ou ângulo helicoidal.

O menu suspenso Guia de projeto contém cinco opções possíveis de projeto e cálculo. Com base na seleção da guia de projeto, os campos de edição dentro da guia de Projeto são ativados. Cada método requer diferentes parâmetros de inserção.

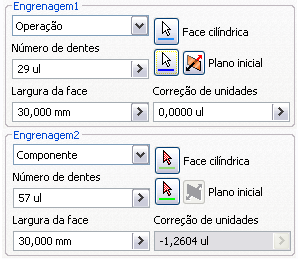

Engrenagem 1, Engrenagem 2

Esta área inclui parâmetros que podem variar para Engrenagem 1 e Engrenagem 2, tais como o número de dentes ou a largura da face. Ademais, aqui são localizados os comandos que permitem especificar a localização de Engrenagem 1 e Engrenagem 2.

Utilize o menu suspenso para selecionar o tipo de engrenagem que deseja inserir: componente, operação ou sem modelo.

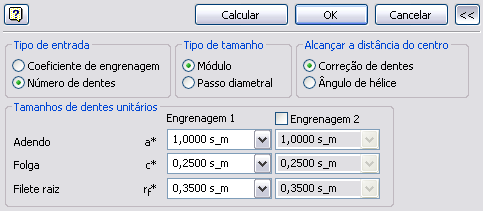

Mais Opções

Ao clicar no comando Mais opções, localizado no canto inferior direito da guia de Projeto, uma área com outras opções de projeto de engrenagens retas será aberta. Por exemplo, se você selecionar Número de dentes na caixa de grupo Tipo de entrada, isso indica que aquele número de dentes tem um valor conhecido.

Resultados

Clique duas vezes na linha dupla da direita ou clique no sinal circunflexo para exibir o painel Resultados com a lista dos valores calculados. Os valores em cinza indicam que os resultados não coincidem com os valores inseridos na guia de Projeto. Clique em Calcular para obter resultados das entradas atuais.
