Configuração da modelagem e do comportamento da curvatura

Antes de começar a criar objetos de fiação, é possível definir opções de configuração padrão na caixa de diálogo Configuração de fiação.

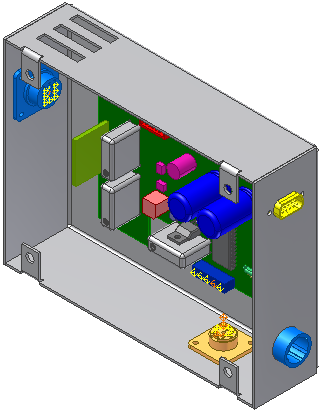

1. Abra Enclosure_Assembly.iam da subpasta Cabeamento elétrico. É a mesma montagem utilizada no tutorial anterior.

2. No navegador, clique duas vezes em Montagem de cabos e fios 1 para editá-lo.
3. Clique com o botão direito em Montagem de cabos e fios1, e selecione Configurações de fiação.
4. Na guia Geral assegure-se de que esteja selecionada Usar superfícies para todos os segmentos e fios. Utilize esta configuração para acelerar os tempos de processamento durante as tarefas de criação e edição de montagem de cabos e fios.
5. Clique na guia Fios/Cabos.
6. Em Curvatura natural, clique em Sem curvatura natural. Esta configuração controla se os fios saem de uma tangente de conector para o conector ou retos de ponto a ponto.
7. Se desejar, clique nas outras guias e procure as configurações que lhe interessem.
8. Clique em OK.
