Insira uma ID de fio, selecione o fio que deseja conectar e selecione os pinos para cada final dos arames.
-
Na faixa de opções, clique na
guia Cabeamento elétrico
painel Criar
Criar condutor
. - Na caixa de diálogo Criar fio, aceite a ID padrão dos arames (Fio1).
O identificador de fio padrão é "Fio" mais um número incremental que começando com 1.
- Da lista de fios, selecione o tipo de fio que deseja inserir. Utilize as setas para selecionar a seguinte categoria e o nome de fio das listas.
Categoria: Genérico
Nome: 22AWG-GRN
- Verifique se o botão Pino 1 está clicado. Se não está, clique no botão.

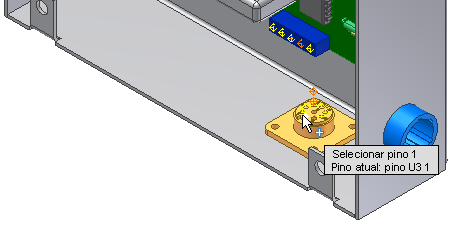

- Na janela de desenho, mova o cursor sobre os pinos da peça 360124. À medida que os pontos para um fio são selecionados, a dica de ferramentas exibe o designador de referência e o número do pino. Quando a dica de ferramentas exibir U3 Pino1, clique no ponto de trabalho que representa o pino inicial dos arames.
- Pare o cursor sobre o primeiro pino da peça LTP.

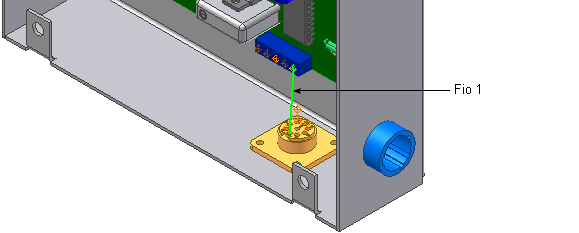

Quando o segundo pino de um fio for selecionado, será exibida uma visualização de fio junto com a dica de ferramentas.

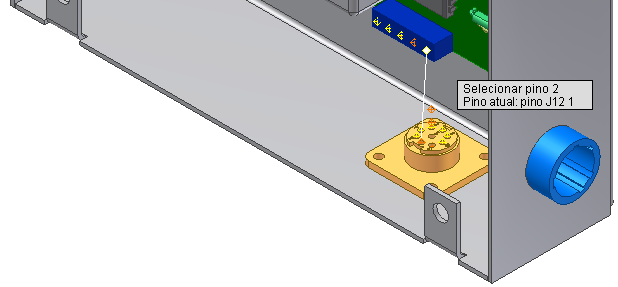

- Quando a informação de ferramenta exibir J12 Pino 1, clique no ponto para selecionar o segundo pino.
- Na caixa de diálogo, clique em OK para criar o fio.
