Cria uma operação Borda ou Ranhura na parede fina de uma peça.
Acesso:
Faixa de opções:
guia Modelo 3D
painel Peça de plástico
Borda

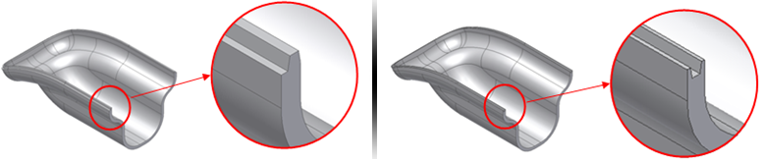

comutador Borda/Ranhura -
Determina se o tipo de operação é Borda ou Ranhura.
Forma
- Arestas do caminho
-
Seleciona um ou vários caminhos. Todos os caminhos devem ser tangentes contínuos. Todos os caminhos da mesma operação Borda/Ranhura devem residir em uma face tangente contínua.
- Face do guia
-
Seleciona a face guia. A face guia possui as arestas do caminho nos seus arredores. Se selecionada, mantém a seção transversal da operação Borda/Ranhura a um ângulo constante a longo do caminho.
- Direção de extração
-
Expande para exibir uma seta de seleção. Clique para selecionar a direção de extração da borda/ranhura. É uma alternativa à face guia. Quando é ativada, garante que a seção transversal da operação Borda/Ranhura permaneça paralela a ela por todo o caminho.
- Extensão do caminho
-

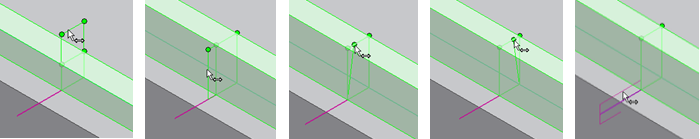

Expande para exibir uma seta de seleção. Clique para selecionar os elementos a serem aparados da borda/ranhura. O mesmo seletor permite selecionar os elementos de recorte e as seções do caminho, que devem ser mantidos ou removidos. Use os pontos verdes e amarelos para determinar que partes do caminho devem ser mantidas ou removidas.
Borda

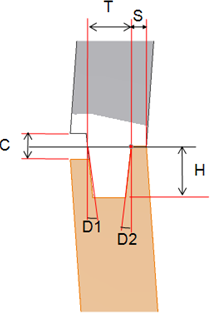

Na guia Borda são inseridos os parâmetros geométricos para o tipo Borda. Como alternativa à entrada precisa na caixa de texto, use os manipuladores, que permitem efetuar uma contagem interativa de todos os parâmetros.
A guia Borda inclui as caixas de texto de entrada dos seguintes elementos:
-
Ângulos de inclinação da borda D1, D2
-
Altura da borda H
-
Espessura da borda T
-
Largura do ressalto S
-
Altura da folga C
Ranhura

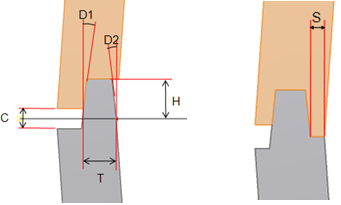

Na guia Ranhura são inseridas as caixas de entrada dos parâmetros geométricos para o tipo Ranhura. Como alternativa à entrada precisa na caixa de texto, use os manipuladores que permitem efetuar a contagem interativa de todos os parâmetros.
A guia Ranhura contém as caixas de texto de entrada de dados seguintes:
-
Ângulos de inclinação das ranhuras D1, D2
-
Altura da ranhura H
-
Espessura da ranhura T
-
Largura do ressalto S
-
Altura da folga C
