Editar dobra de uma flange de transição em chapa de metal

Permite editar o raio da dobra e a regra de desdobramento de uma dobra individual em uma zona de dobra selecionada de uma flange de transição.

  1. Selecione Editar dobras no menu de contexto da operação secundária Dobra de uma flange de transição.

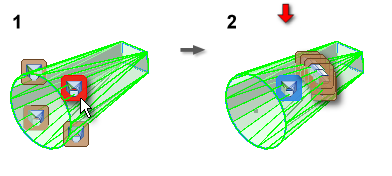

  2. Na janela de desenho, clique no glifo de Edição da zona de dobra na zona contendo a dobra que deseja editar.
  3. Na janela de desenho, clique para selecionar o glifo de Edição da dobra para exibir a caixa de diálogo Edição da dobra.
  4. Opcionalmente, selecione Raio da dobra na caixa de diálogo e insira um valor ou parâmetro novo para o raio da dobra.
  5. Opcionalmente, é possível selecionar Regra de desdobramento na caixa de diálogo e selecionar uma nova regra de desdobramento para a dobra.
  6. Clique em Ok para aplicar as edições à dobra selecionada e fechar a caixa de diálogo.
Nota: Clique no “X” situado na barra de título da caixa de diálogo a qualquer momento para fechar a caixa de diálogo Edição da dobra sem aplicar as alterações.
