Criar curva de interseção 3D

Clique em guia Esboço 3D painel Desenho Curva de interseção para criar uma curva 3D. Use a curva para criar formas como as utilizadas em produtos de consumo e tubulações, e para controlar as formas de transições complexas. É possível selecionar:

• Faces, superfícies ou todo o corpo da peça
• Curvas de esboço 2D
• Planos de trabalho

1. Na faixa de opções, clique na Guia Modelo 3D painel Esboço Criar esboço 3D .
2. Na faixa de opções, clique na guia Esboço 3D painel Desenho Curva de interseção .
3. Selecione a face, a superfície, a curva de esboço 2D, o plano de trabalho ou o corpo de peça que deseja utilizar como primeira geometria de interseção.
4. Selecione uma ou várias faces, superfícies, curvas de esboço 2D ou planos de trabalho para efetuar interseção.
5. Clique em Ok para criar uma curva 3D. Em símbolo de Interseção 3D aparecerá no navegador.

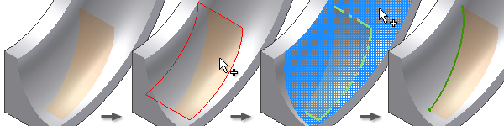

Mostrar como utilizar superfícies intersecantes para criar um esboço 3D

Quando apropriado, utilize Selecionar outro para selecionar segmentos unidos.

Criação de uma interseção 3D com curvas 2D

Utilize a ferramenta Interseção 3D para selecionar duas curvas 2D, criando uma interseção de duas curvas planas em um esboço 3D. A geometria resultante é similar à interseção criada a partir de duas superfícies de extrusão. Neste exemplo são exibidas as curvas 2D selecionadas (1) e a interseção resultante (2).

Mostrar como criar uma interseção 3D de duas planas

Edição de uma curva de interseção

1. Clique com o botão direito do mouse em um ícone do esboço 3D no navegador e selecione Editar esboço 3D.
2. Clique para expandir a pasta de esboços 3D e, a seguir, clique no símbolo Interseção 3D com o botão direito do mouse e selecione Editar curva de interseção.
3. Selecione curvas 2D, uma superfície, um plano de trabalho ou uma face que efetue interseção diferente para voltar a definir a curva.
