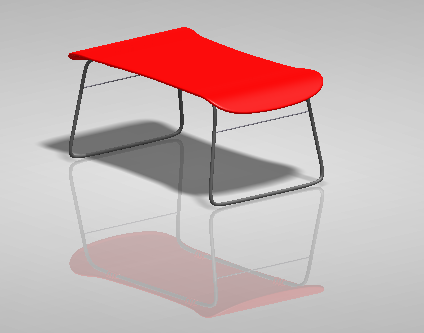

Importe uma tabela com estilo de artista e utilize o ambiente de reparo e as ferramentas de modelagem do Inventor para diagnosticar e corrigir os erros no arquivo.
- Categoria
-
Usuários com experiência
- Duração
-
30 minutos
- Arquivo tutorial utilizado
-
_table.wire, _table_complete.ipt
Nota: Clique em Tutorial de Instruções de Instalação de Arquivos emhttp://www.autodesk.com/inventor-tutorial-data-sets para ler o tutorial. A seguir, efetue o download do tutorial dos conjuntos de dados e os Arquivos de Tutorial Instruções de Instalação e instalar os conjuntos de dados como indicado.
Objetivos
- Utilize as opções de importação para criar corpos de reparo.
- Utilize as ferramentas de diagnóstico de reparo do ambiente de reparo.
- Avalie os erros de operação.
- Utilize Costurar para avaliar e fechar as folgas.
- Use Estender faces para fechar as folgas.
- Utilize Interseção de faces para recortar as faces sobrepostas.
- Utilize Combinar para unir corpos sólidos independentes.
Pré-requisitos
- Nível intermediário de conhecimentos sobre a modelagem de peças.
- Ative o arquivo de projeto Tutorials.ipj.
- As configurações do documento são definidas como polegadas após a importação.
- Ativar as seguintes configurações em Opções do aplicativo, guia Esboço:
- Projeto automático de arestas para a criação e edição de esboços
- Projetar automaticamente a origem da peça na criação do esboço
Dicas de navegação
- Utilize a seta dos vínculos de navegação no canto superior direito.
- Clique em Avançar ou Voltar na parte inferior de cada página.
