Criar uma vista projetada

É possível criar uma vista projetada com uma projeção a partir do primeiro ou do terceiro ângulo em função da norma de desenho. Para criar uma vista projetada, é necessário ter uma vista base. Na faixa de opções, clique na guia Inserir vistas painel Criar Projetada .

Nota: As projeções multivista são alinhadas com relação à vista principal e herdam sua escala e suas configurações de exibição. As projeções axonométricas não são alinhadas com relação à vista principal. Elas se tornam, por padrão, a escala da vista principal, mas não são atualizadas ao alterar a escala da vista principal.

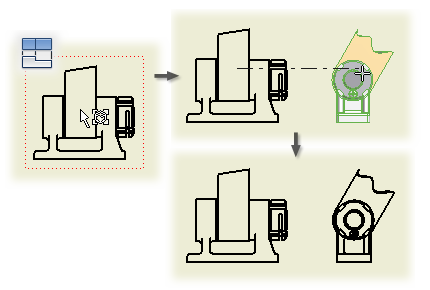

Na faixa de opções, clique na guia Inserir vistas painel Criar Projetada . Selecione a vista principal para a projeção. Mova a visualização para a localização apropriada e clique para colocar a vista. Quando você move a visualização, a orientação da vista projetada muda para refletir seu relacionamento com a vista principal. Continue a colocar vistas projetadas ao mover a visualização e ao clicar. Para parar de colocar vistas projetadas, clique com o botão direito do mouse, e a seguir no menu selecione Criar. Mostre-me como criar uma vista projetada

Também é possível criar vistas projetadas imediatamente depois de ter criado uma vista base. Certifique-se de que a caixa Criar vistas projetadas imediatamente depois da criação da vista base na caixa de diálogo Vista de desenho esteja marcada. Clique para inserir vistas projetadas.

A caixa de seleção é desativada durante a edição.

Dicas:

• Estilo de projeção: o tipo de projeção é controlado pelo padrão ativo. É possível alternar entre o primeiro ângulo e o terceiro ângulo na guia Preferências da vista do estilo Padrão. A alteração só afeta o desenho atual, a não ser que você salve a configuração na biblioteca de estilos. Os demais desenhos que utilizem essa norma serão atualizados com a projeção alterada.
• Herança de corte em vistas projetadas: para ativar ou desativar a herança da seção, fatiado, quebrado ou dividido, clique com o botão direito do mouse na vista projetada e selecione Editar vista. Abra a guia Opções de exibição da caixa de diálogo Vista de desenho e selecione as opções apropriadas na seção Herança de corte.
