Adicione propriedades em um único objeto.
- Na faixa de opções, clique na
guia Diagrama unifilar
painel Gerenciar
Visualização de propriedades

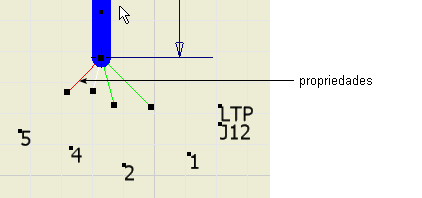

. - Na caixa de diálogo, selecione Objeto e depois clique no fio mostrado na próxima imagem.
- Na caixa de diálogo, mova pela lista de propriedades para selecionar ID.dos arames e Nome dos arames.
- Clique em Nome e valor e depois em Aceitar.

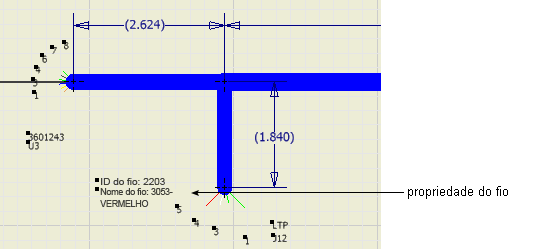

Na janela de desenho, a propriedade aparece no extremo oposto do segmento e não no segmento de ramificação onde o fio foi selecionado.
- Clique na barra de espaço para alternar a propriedade para a extremidade da ramificação do segmento e, em seguida, clique para inserir.
- Para ver a associatividade entre os objetos de fiação e as propriedades associadas, arraste o fio até uma posição horizontal.
Quando o fio é movido, as propriedades associadas também se movem, mantendo o deslocamento e a posição relativa original.
- Coloque novamente o fio na posição anterior.
