Utilize a opção Exibição de propriedades para ver e exibir propriedades de fiação para fios, fios do cabo, pinos, filetes e segmentos que aparecem no desenho.
Adicione propriedades a pinos, peças e a um fio selecionado.
- Na janela de desenho, amplie a fiação.
-
Na faixa de opções, clique na
guia Diagrama unifilar
painel Gerenciar
Visualização de propriedades
. - Na caixa de diálogo Exibição de propriedades, em Selecionar filtros, clique em Todos os pinos.
- Na lista Nome de propriedade, selecione Nome do pino.
- Nas Opções de exibição, selecione Somente valor e, em seguida, clique em Aplicar.

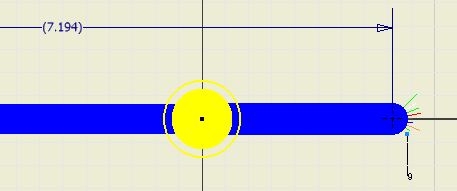

- Na janela de desenho, surge uma linha de banda elástica desde a caixa de texto da propriedade, que une o cursor ao objeto associado. Clique para inserir a propriedade, assim como é mostrado.
Todas as propriedades são inseridas automaticamente com base nesta seleção.
- Para inserir as propriedades de peça, selecione Todas as peças, depois RefDes e Número de peça, Somente valor e finalmente clique em Aplicar.
Utilize a combinação de Ctrl + clique para selecionar vários elementos da lista.

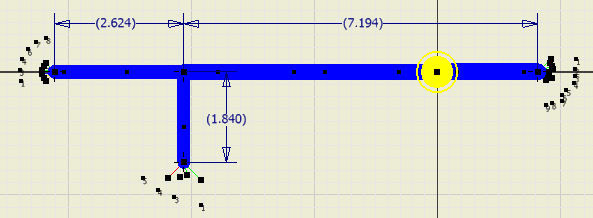

- Na janela de desenho, clique para inserir as propriedades de peça.

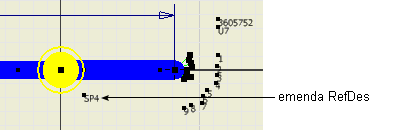

- Para inserir as propriedades de concordância, selecione Todas as emendas, RefDes, depois em Somente valor e clique em OK .
- Utilize a combinação de Ctrl + clique para selecionar as propriedades LP e J12 , e arraste-as próximas à extremidade do segmento ramificado.
