Agora que se aplicou uma operação de Rasgo à flange transitada, esta já não é uma forma fechada contínua. Agora é possível criar uma planificação adequada para a fabricação.
- Na faixa de opções, clique na
guia Chapa de metal
painel Planificação
Criar planificação
.

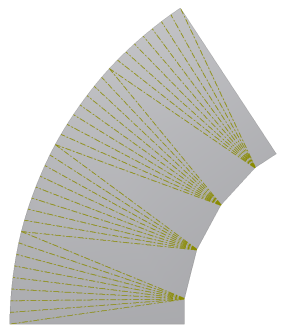

A planificação exibe as linhas de centro de dobra e as linhas de extensão da dobra, que indicam as zonas de dobra requeridas para aplainar a flange transitada.
Nota: É possível adicionar facilmente uma operação de rasgo a uma flange transitada criada a partir de dois perfis fechados e gerar uma planificação válida. É possível que, para a oficina de fabricação, seja mais fácil criar este tipo de peça em duas partes.
A seguir, usando esta planificação, você explorará a Anotação de ordem de dobra.
