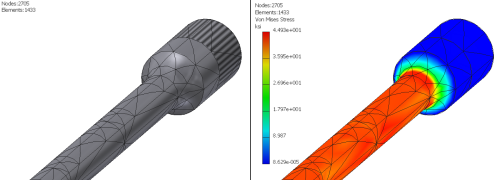

Para ocasiões em que ocorre uma concentração de tensão, considere uma configuração de malha mais fina. As Configurações de malha especificam os parâmetros de malha para uso na simulação. Os parâmetros de malha aplicam-se para todos os componentes e operações do modelo.
Acesso às configuração de malha:
- Na faixa de opções, clique na
guia Análise de Tensão
painel Malha
Configurações de Malha
. Alternativamente, clique com o botão direito do mouse no nó do navegador Malha e clique em Configurações de malha. - Especifique as configurações desejadas na caixa de diálogo Configurações de malha.
Configuração Uso Padrão Recomendado a não ser que exigido de forma diferente Tamanho médio do elemento Especifica o tamanho do elemento em relação ao tamanho do modelo. 0,1 Entre 0,1 e 0,05 Tamanho mínimo do elemento Permite o refinamento automático em áreas pequenas. O valor é relativo ao Tamanho médio. 0,2 Entre 0,1 e 0,2 Fator de nivelamento Afeta a uniformidade da transição da malha entre fina e grossa. Especifica o comprimento máximo de aresta entre as arestas de elementos adjacentes. Por exemplo, um valor de 1,5 limita o comprimento de aresta dos elementos a 1,5 vezes o comprimento de aresta de um elemento adjacente. 1,5 Entre 1,5 e 3,0 Ângulo máximo de giro Afeta o número de elementos das superfícies curvas. Quanto menor for o ângulo, maior será o número de elementos de malha em uma curva. 60 graus Entre 30 e 60 graus. - Clique em Aceitar para aplicar as modificações.
