Criação de um ressalto

Este exercício consiste de dois procedimentos: criação de ressaltos de montagem de parafusos nos corpos superiores e inferiores, e, a seguir, criação de ressaltos coincidentes para a parte roscada dos prendedores.

Primeiro, utilizaremos os pontos de trabalho para modelar os ressaltos de montagem de parafusos nos corpos superiores e inferiores.

  1. Ative a Visibilidade do corpo inferior e dos Pontos de trabalho 1-4. Os pontos de trabalho são localizados na posição de extremidade da cada ressalto.
  2. Na faixa de opções, clique na guia Modelo 3D painel Peça de plástico Ressalto .
  3. Assegure que botão Cabeça está selecionado.
  4. Na guia Forma:
    • Na área Posicionamento, selecione sobre o ponto no menu suspenso.
    • Selecione os quatro pontos de trabalho como Centros.
    • Em Direção, selecione o Eixo Y. Inverta a direção se as setas não apontam para o corpo.
    • Para o Sólido de destino, selecione o sólido inferior.
    • Em Arredondamento, insira 0,3 mm.

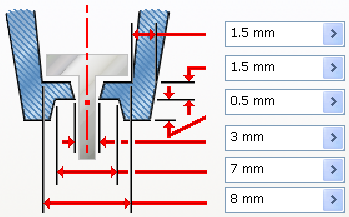

  5. Na guia Cabeça:
    • Em Espessura da parede, insira 1,5 mm.
    • Em Altura da haste, insira 1,5 mm.
    • Em Altura do grampo, insira 0,5 mm.
    • Em Diâmetro da haste, insira 3 mm.
    • Em Diâmetro do grampo, insira 7 mm.
    • Em Diâmetro da cabeça, insira 8 mm.
    • Em Opções de inclinação, insira 2,5 graus em cada campo.
    • Selecione o tipo Rebaixamento.
  6. Pule a guia Nervuras.
  7. Clique em OK para criar os quatro ressaltos.

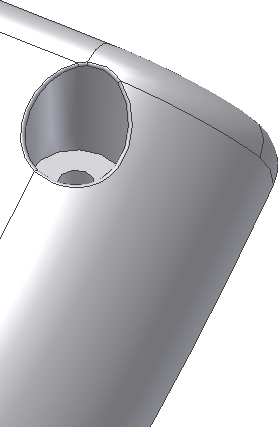

  8. Gire o corpo para ver a cavidade da cabeça do parafuso.

Agora, vamos criar os ressaltos coincidentes para a parte com rosca dos prendedores.

  1. Desative a Visibilidade da tampa da bateria e do sólido inferior, e ative a Visibilidade do sólido superior.
  2. Clique no comando Ressalto.
  3. Assegure que o botão Rosca está selecionado.
  4. Na guia Forma:
    • Na área Posicionamento, selecione sobre o ponto no menu suspenso.
    • Selecione os quatro pontos de trabalho como Centros.
    • Em Direção, selecione o Eixo Y. Inverta a direção se as setas não apontam para o corpo.
    • Para o Sólido de destino, selecione o sólido superior.
    • Em Arredondamento, insira 0,3 mm.
  5. Na guia Rosca:
    • Assegure que Furo está selecionado, e selecione Profundidade total no menu suspenso.
    • Em Diâmetro de rosca, insira 8 mm.
    • Em Furo da rosca, insira 3 mm.
    • Em Ângulo de inclinação interno, insira 1 grau.
    • Em Ângulo de inclinação externo, insira 2 graus.
  6. Na guia Nervuras:
    • Assegure que Nervuras de reforço está selecionado, e selecione 2 ul no menu suspenso.
    • Para Espessura da nervura, insira 1.5 mm.
    • Em Inclinação da nervura, insira 1,5 grau.
    • Em Comprimento de ressalto, insira 6 mm.
    • Em Deslocamento superior, insira 2 mm.
    • Em Raio de ressalto, insira 1 mm.
    • Em Ângulo curvado de ressalto, insira 10 graus.
  7. Expanda as Opções de arredondamento na guia Nervuras:
    • Em Raio da nervura, insira 0,2 mm.
    • Em Raio da mesclagem, insira 0,2 mm.
    • Em Ângulo inicial de direção da nervura, insira 0.
    • Em Direção, selecione o Eixo X na pasta Origem.
  8. Clique em OK para criar os quatro ressaltos com nervuras de reforço.

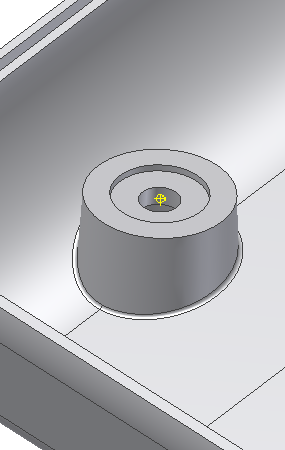

    A imagem seguinte exibe uma vista de corte de um ressalto.

  9. Se você não alterou as aparências dos corpos em um passo anterior deste exercício, clique com o botão direito do mouse em cada corpo no navegador e selecione Propriedades à partir do menu de contexto. Atribua uma aparência de corpo única no menu suspenso Aparência do corpo.
  10. Salve a concordância.

A parte deste tutorial relativa às operações de plástico foi concluída.
