Adição de um arredondamento com regras a uma operação

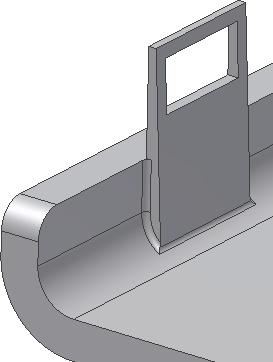

Agora, desejamos aplicar arredondamentos às arestas situadas na interseção entre o encaixe sob pressão e o sólido da tampa da bateria. Um arredondamento com regras pode desempenhar esta função.

  1. Clique no comando Arredondamento com regras.
    • Em Origem, selecione Operação.
    • Selecione a operação Encaixe sob pressão.
    • Em Raio, insira 0,2 mm.
    • Para Regra, selecione Contra peça.

    Não desejamos que o arredondamento esteja situado ao redor das arestas superiores (setas vermelhas). As arestas são incluídas porque compartilham a face curvada do encaixe sob pressão, que coincide com a face curvada do corpo da bateria. Elas são denominados "faces mescladas". É possível pular estas faces mescladas (e todas as arestas que elas compartilham) usando o seguinte procedimento:

  2. Clique em Mais para expandir a caixa de diálogo.
  3. Ative a lacuna Remover faces mescladas para habilitar a opção.
  4. Clique em OK para criar o arredondamento com regras. São inseridos concordâncias nos dois grampos, já que ambos pertencem à mesma operação.
  5. Salve a concordância.
