Substituição de mapeamentos de materiais

Geralmente, materiais são atribuídos no nível de modelo de Peça nas iProperties de componentes. Ali, a guia Propriedades físicas descreve os aspectos fundamentais do material. As simulações de análises de tensão utilizam esta informação.

Um aspecto da análise é permitir a comparação de diferentes materiais para a solução de projeto. Portanto, em cada simulação é possível substituir o material atribuído para uma dada peça ou montagem. A substituição ocorre somente para a simulação específica e não afeta o modelo da montagem, a não ser que modificações sejam promovidas no modelo.

Se um material de substituição é definido incorretamente para o propósito de simulação, o nó de material indica um problema a ser solucionado.

Substitua o material atribuído:

1. Clique em guia Análise de tensão painel Material Atribuir para exibir uma caixa de diálogo com componentes e suas atribuições de material.
   Nota: Também é possível clicar duas vezes no nó do navegador do material principal ou clicar com o botão direito do mouse no nó e selecionar Atribuir materiais.
2. Na coluna Material de substituição, clique na célula que corresponde ao componente cujo material deseja modificar. A linha e o nó do navegador do componente associado, e o componente da janela de desenho são realçados para exibir a seleção.
3. Clique na seta suspensa para ver a lista de materiais e selecione o material desejado. Todas as ocorrências daquele componente recebem a substituição do material. Deste modo, se há 16 ocorrências de um parafuso e de um material de substituição para um parafuso, como resultado da ação é a substituição do material das 16 ocorrências do parafuso.
   Nota: É possível copiar e colar substituições de material. Clique com o botão direito do mouse na célula Substituir material e selecione copiar. A seguir, clique com o botão direito do mouse em uma célula Substituir material e selecione colar.
4. Especifique as substituições de material para todos os componentes que desejar e, a seguir, clique em Aceitar para aplicar as modificações de material.

Nota: Se o material a ser utilizado não está disponível nos materiais fornecidos, é possível definir outros novos ou substituir os existentes. Consulte Adicionar um Novo Material ou Editar Materiais.

Mostrar todas as atribuições de material

Veja todos os mapeamentos de materiais no navegador:

1. Clique com o botão direito do mouse no nó principal Material e selecione Mostrar todos os materiais.
2. Expanda os nós de material no navegador para visualizar as atribuições de material a componentes feitas no nível de modelo de peça e substituições de material de componente .

Ícones de aviso são exibidos no navegador nas seguintes situações:

• Mostrar todos os materiais é selecionado e sua peça tem um material padrão indefinido sem uma sobreposição definida.

  O ícone é exibido porque faltam algumas propriedades de materiais necessárias para a simulação. Para eliminar o aviso, atualize o material padrão no nível do modelo de peça ou aplique uma substituição de material.

• As propriedades do material são inválidas.

  O ícone é exibido se uma propriedades estiver fora dos limites para a simulação. Por exemplo, se você alterar a densidade do material para zero, o ícone será exibido para aquele material. Para eliminar o aviso, atualize as propriedades do material, atribua outro material ou aplique uma substituição de material.

• O material está ausente.

  O ícone é exibido se o material atribuído estiver faltando na lista de materiais do Inventor. Para eliminar o aviso, atualize a lista de materiais, atribua outro material ou aplique uma substituição de material.

Trabalhar com vários materiais de componentes

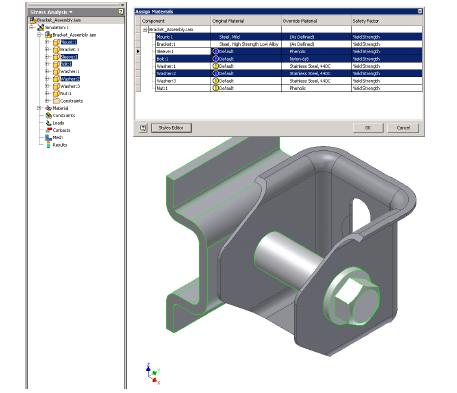

É possível selecionar várias linhas na caixa de diálogo Atribuir material.

1. Abra a caixa de diálogo Atribuir material.
2. Clique em uma linha na caixa de diálogo.
3. Para selecionar várias linhas, clique e mantenha o Ctrl clicado, e selecione as linhas.
4. Para selecionar várias linhas contíguas, utilize Shift.

Nota: As linhas selecionadas e os nós do navegador dos componentes associados são realçados, assim como os componentes da janela de desenho.

Atribua materiais de substituição às seleções:

1. Com as linhas selecionadas, clique em uma das células selecionadas na coluna Material de substituição.
2. No menu suspenso, clique na seleção de material adequada. Todas as linhas selecionadas herdam o material de substituição.

Copie e cole um material de substituição:

1. Clique com o botão direito do mouse em uma linha e selecione Copiar. O material de substituição associado com a linha é copiado.
2. Selecione individualmente ou efetue a múltipla seleção de linhas de destino para o material de substituição.
3. Clique com o botão direito do mouse em uma linha realçada e selecione Colar. Todas as linhas herdam o material de substituição copiado.

Apagar uma substituição de material

Para um único componente, é possível clicar com o botão direito no nó do componente e clicar em Excluir materiais. Os nós de componente e de material são removidos da lista de substituição. O material do componente reverte para o material anterior.

Para um material, clique com o botão direito do mouse no nó de material e clique em Excluir Materiais. Todas as substituições daquele material são removidas e o material do componente reverte para o material anterior.

Remover substituições redundantes

Remove substituições redundantes e agrega os componentes abaixo da substituição comum. O comando está disponível nos menus contextuais do nó Material e em todos seus nós secundário.

Clique com o botão direito do mouse no nível do nó no qual deseja realizar a operação e clique em Remover substituições redundantes.
