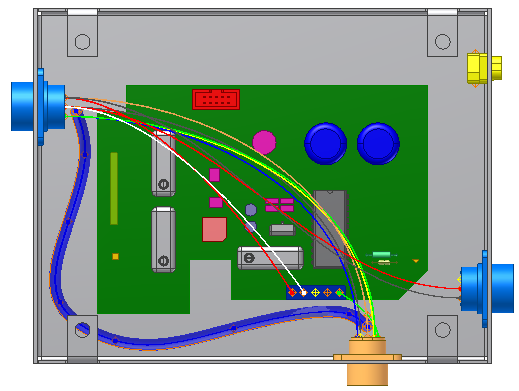

Defina um segmento de fiação entre dois conectores circulares (360124:1 e 360575:1) e ao redor da placa (PCB) no contorno. Ajuste o deslocamento enquanto trabalha.
- Abra Enclosure_Assembly.iam da subpasta Cabo & Harness. É a mesma montagem utilizada no tutorial anterior.
- No navegador, clique duas vezes em Montagem de cabos e fios1 para ativar para sua edição.
-
Na faixa de opções, clique na
guia Cabeamento elétrico
painel Criar
Criar segmento

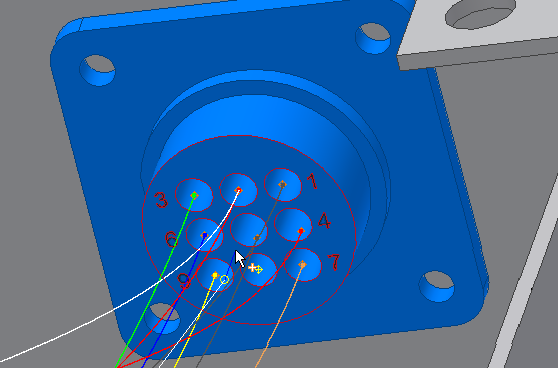

. - Gire e amplie o componente 360124 e, a seguir, selecione o ponto de trabalho que é exibido na imagem seguinte.
Um ponto de trabalho de segmento é criado no ponto selecionado.
- Mova o cursor pela parte inferior do contorno até que apareçam as informações de ferramenta e o símbolo de deslocamento. As informações de ferramenta exibem o valor de deslocamento como 0,100 polegadas e o símbolo exibe a distância de deslocamento real como guia para fazer as seleções.
- Antes de selecionar o segundo ponto, aumente o deslocamento para preparar uma ramificação na fiação. Para aumentar o valor de deslocamento, clique com o botão direito , selecione Editar deslocamento no menu de contexto e insira 0,270.

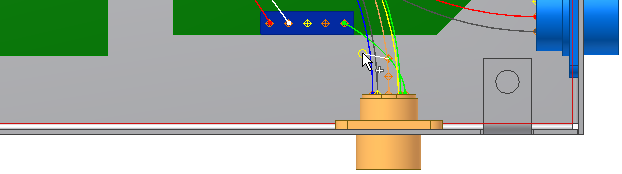

- Para o segundo ponto, oriente e amplie a vista como exibido e, a seguir, selecione um ponto baseado na parte inferior do contorno.
À medida que são feitos as seleções, o sistema exibe uma linha reta desde o ponto selecionado até a posição atual do cursor.
- Siga selecionando pontos ao redor da placa de circuito impresso (PCB) e em direção ao outro conector para criar uma forma de segmento.

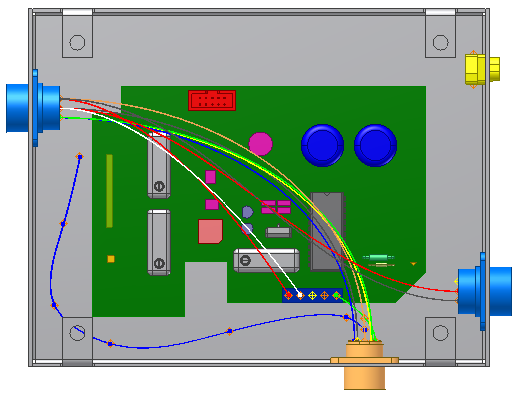

A imagem a seguir exibe várias seleções de pontos adicionais. A inserção exata dos pontos de trabalho não é importante. É possível ajustar os pontos de trabalho uma vez finalizado o segmento.
- Clique com o botão direito, selecione Editar deslocamento e, a seguir, insira 0,200 para alterar o valor de deslocamento do último ponto.

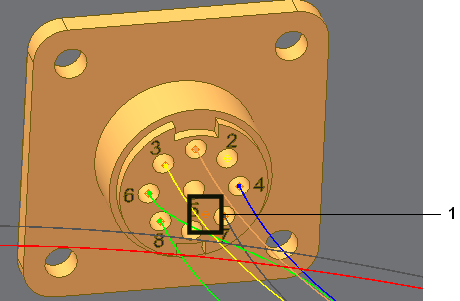

- Clique para selecionar o ponto como exibido na ilustração.
- Clique com botão direito e selecione Concluir para finalizar o segmento.Nota: Se uma mensagem de erro é exibida e a varredura não puder ser gerada, ajuste os pontos de trabalho nas áreas de máxima curvatura para reduzir a curva.
O sistema gera o segmento, como exibido na seguinte ilustração.
- Salve a montagem de cabos e fios.
