Defina um segundo segmento de fiação entre dois conectores circulares (360575:2 e 360575:1) e ao redor da placa de circuito impresso (PCB) no lado oposto do primeiro segmento.
- Ative Montagem de cabos e fios2.
-
Clicar guia Cabeamento elétrico
painel Criar Criar segmento. . - Clique com botão direito , selecione Editar deslocamento e, a seguir, altere o deslocamento para 0,200.
- Clique na face do conector 360575:2, localizada perto do pino 5.

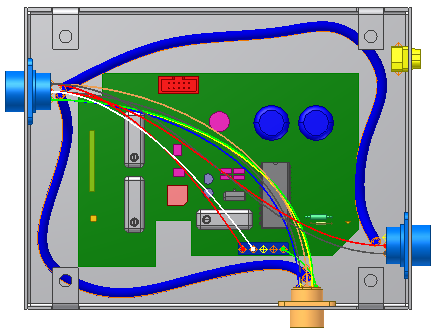

- Continue selecionando pontos como exibido para criar um segmento similar ao exibido na ilustração a seguir.
- Antes de selecionar o último ponto da face do conector, altere o deslocamento para 0,270.
- Clique na parte inferior do conector, próximo aos pinos 7 e 8.

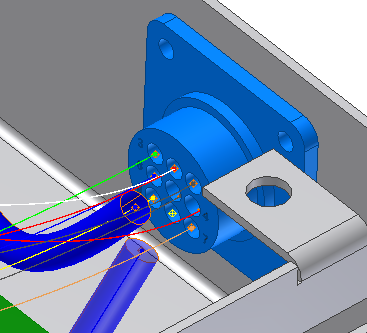

O novo segmento é posicionado tal como é exibido na ilustração a seguir.
- Clique com botão direito e selecione Concluir para finalizar o segmento.
- Salve a montagem de cabos e fios.
