Este tutorial utiliza um modelo esquemático para localizar e criar membros de estrutura. Crie uma montagem e insira o modelo esquemático.
- Crie um novo arquivo de montagem em branco baseado no modelo Standard (mm).iam.
- Coloque uma ocorrência do frame_generator.ipt, localizado no Gerador de estruturas, na montagem.

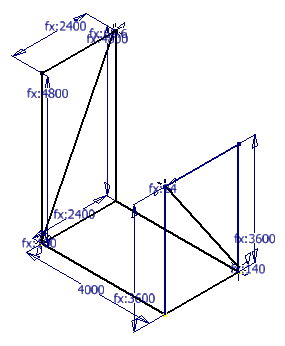

Esta parte é composta de um esboço 2D e outro 3D, que em conjunto definem o modelo esquemático de amostra. Utilize este modelo de peça para definir a localização e a extensão dos componentes da estrutura da montagem.
- Salve a montagem usando Skeletal.iam como nome.
