Os comandos do Gerador da estrutura estão localizados no painel Estrutura da guia Projeto. Começaremos inserindo membros de estrutura nas quatro linhas verticais.
- Na faixa de opções, clique na
guia Projeto
painel Estrutura
Inserir estrutura
. - Selecione ISO no menu Padrão.
- Selecione ISO 657/14 - 2000 (Retangular) no menu Família.
- Selecione 250x150x10 no menu Tamanho.

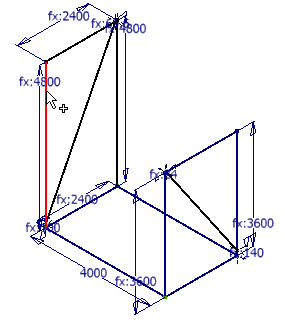

- Selecione a linha de esboço vertical como exibido na imagem. Assegure-se de que você executou a seleção na metade superior da linha. A posição do membro de estrutura depende de que metade da linha seja selecionada.

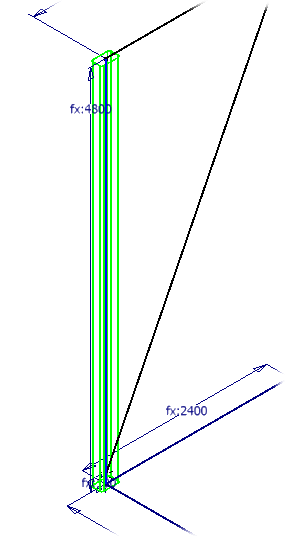

- A visualização do tubo coincide com a da imagem. Selecione as outras três linhas verticais.
Nota: Para remover uma linha da seleção, pressione Ctrl e selecione outra vez a linha ou selecione a visualização do perfil.
