Crie de uma peça de amostra

Nesta parte do tutorial, é criado uma geometria de chapa simples e são aplicados estilos à peça.

  1. Clique no ícone Novo , que é localizado na parte superior da janela do aplicativo. Assegure-se de clicar o ícone e não o menu suspenso situado junto a ele.
  2. Na caixa de diálogo Criar Novo Arquivo, clique na pasta Inglês e então faça um clique duplo no modelo Sheet Metal (in).ipt.

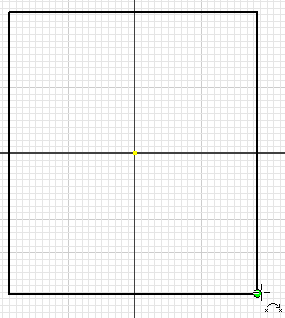

  3. Esboce um retângulo com os lados de aproximadamente 10 polegadas. O tamanho e a forma exatos não são importantes.
  4. Clique no comando Concluir esboço na faixa de opções, ou clique com o botão direito do mouse e selecione Encerrar esboço 2D no menu de indicadores para sair do esboço.
  5. Clique na guia Chapa de metal painel Criar Face . Você também pode clicar com o botão direito do mouse e selecionar Face no menu de indicadores.
  6. Aceite os parâmetros padrões da caixa de diálogo e, a seguir, clique em OK.

    Avançar, adicione duas flanges

  7. Clique no comando Flange da faixa de opções ou do menu de indicadores.
  8. Selecione duas arestas adjacentes.
  9. Clique em OK.

    O modelo padrão usa os estilo da chapa de metal padrão. Avançar, use a Chapa de Metal Padrão para adicionar os novos estilos à peça.

Dica: Se utiliza habitualmente um conjunto de estilos, crie um modelo de peça de chapa que use esses estilos padrão.
