Os Valores Padrão de Chapa de Metal são usados para aplicar diferentes estilos à peça de chapa de metal ativa. As alterações são aplicadas localmente na peça.
- Na faixa de opções, clique na
guia Chapa de metal
painel Configuração
Valores padrão de chapa de metal
ou clique com o botão direito do mouse e selecione Valores padrão de chapa no menu de indicadores. Como você salvou os estilos, os criou na Biblioteca de Estilos, eles estão disponíveis para aplicar nesta peça.

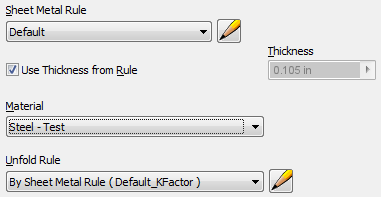

- Do menu suspenso Regra da Chapa de Metal , selecione Estilo de Teste da Regra de Chapa de Metal
- Assegure-se de que a opção Usar espessura da regra está selecionada.
O Espessura do arquivo de entrada e o espessura que você especificou para o Estilo de Teste de Regra de Chapa de Metal é exibido no arquivo.
- A partir do Material menu lista suspensa, selecione Aço - teste.
- Clique em Aplicar. O programa aplica os estilos à peça.
- Para confirmar, é possível usar o painel comando na guia de Ferramentas , Medição para executar duas checagens.

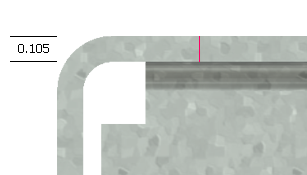

- Os espessura da chapa é 0.105 in, como especificado no Estilo de Teste da Regra de Chapa de Metal .
-
O raio da dobra é 0,121 in pela especificação do estilo do Espessura *1.15 (0.105 * 1.15).
- Como adição,o canto é reto , de acordo com o Estilo de Teste de Regra de Chapa de Metal .
- Os espessura da chapa é 0.105 in, como especificado no Estilo de Teste da Regra de Chapa de Metal .
