A seguir, vai utilizar o esboço importado para remover material da peça.
- Utilize ViewCube para alterar sua vista de forma que o esboço esteja visível.
- Clique no comando Extrusão e então, clique dentro do esboço do contorno
. A visualização indica a distância de extrusão atual.
- No campo Extensão da caixa de diálogo Extrusão, selecione Para próximo do menu suspenso. Se você estiver usando a barra de ferramentas pequena, selecione A seguinte face/corpo no menu suspenso.
- Na caixa de diálogo Extrusão ou na barra de ferramentas pequena, clique em Cortar.

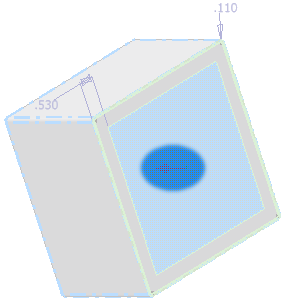

Dentro da região selecionada da peça caixa, deve ver um indicador de direção apontando para dentro da caixa. O indicador exibe a direção da extrusão de corte. Ainda que atenuado, o indicador de direção pode ser visto na parte realçada da figura.

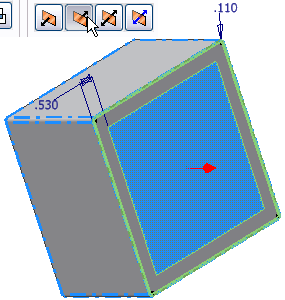

- Para ver o indicador mais claramente, clique no botão Inverter direção na caixa de diálogo ou na barra de ferramentas pequena.

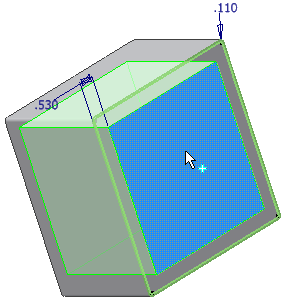

- Clique no outro botão Inverter direção. Assegure-se de que o indicador assinale para o interior da caixa.

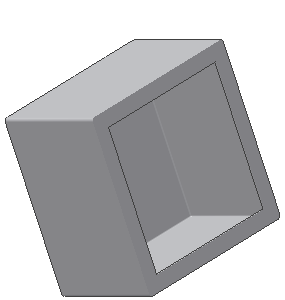

- Clique em OK para criar o corte. Como você selecionou A seguinte no menu Extensão ou A seguinte face/corpo na barra de ferramentas pequena, o corte terminará na próxima face que encontrar. Neste caso, é a face traseira da caixa.
- No navegador, clique com o botão direito em Esboço1(abaixo de Extrusão1), e então, remova a marca de verificação próximo a Visibilidade.
- Salve a peça.
