Montagens simplificadas

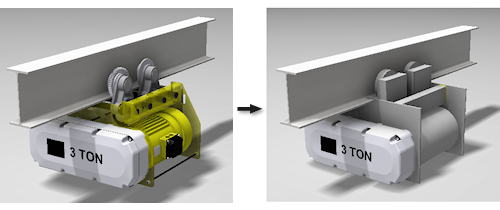

Quando não for necessário exibir todos os detalhes de um arquivo de peça (.ipt) de uma montagem, crie uma representação simples da montagem apenas com informações críticas, como os pontos de montagem. Utilize as ferramentas Simplificar para reduzir a complexidade do modelo a fim de facilitar e agilizar a referência ao longo de todo o processo do projeto.

Por exemplo, é possível simplificar um modelo para:

Visão geral do fluxo de trabalho

  1. Abra um arquivo de montagem (.iam). Clique na guia Simplificar.
  2. Clique em Incluir componentes e especifique os componentes incluídos na versão simplificada.
  3. Defina os invólucros para substituir a geometria complexa.
  4. Combine os componentes em uma peça simplificada.

Clique aqui para visualizar o fluxo de trabalho passo a passo para criar um modelo RFA fácil de usar.
