Inserir informação em uma folha de cálculo de Excel

Já temos definido todos os valores de parâmetros necessários para que o modelo calcule os números de peça. A última regra que é inserida passa os números de peça e outros valores de parâmetros associados com este arquivo a uma folha de cálculo Excel. Alguns destes números de peça são localizados em iParts e esta regra gera o número de peça do parafuso.

A update_excel_spreadsheet_rule utiliza um conjunto de funções disponíveis na categoria Vínculos de dados de Excel, na área Fragmentos da caixa de diálogo Editar regra.

  1. Adicione uma nova regra denominada update_excel_spreadsheet_rule.

    Esta regra é colocada nas células apropriadas segundo o estado do modelo. Na folha de cálculo, todas as células que passam dados foram nomeadas para corresponder com a informação que é salva nelas.

  2. Crie a primeira parte da regra, que abre a folha de cálculo e insere os três primeiros valores de célula.

    Copie bloco de código

    GoExcel.CellValue("part_number.xls", "Sheet1", "Block_Type") = component_type
    GoExcel.CurrentCellValue("Block_Style") = block
    GoExcel.CurrentCellValue("Block_Part_Number") = iProperties.Value("manifold_block:1", "Project", "Part Number")

    Nesta seção é feita referência ao arquivo de folha de cálculo part_number.xls, incluído neste projeto de tutorial. A seguir, serão definidos os valores das células Block_Type, Block_Stylee Block_Part_Number. Os dois primeiros valores são definidos a partir de parâmetros de montagem; o último valor é definido a partir da iProperty Número de peça do bloco.

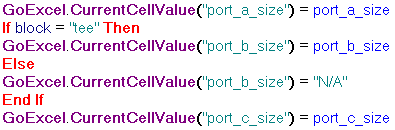

  3. Crie a parte da regra seguinte, que insere na folha de cálculo os valores dos três tamanho de porto.

    Copie bloco de código

    GoExcel.CurrentCellValue("port_a_size") = port_a_size
    If block = "tee" Then
    GoExcel.CurrentCellValue("port_b_size") = port_b_size
    Else
    GoExcel.CurrentCellValue("port_b_size") = "N/A"
    End If
    GoExcel.CurrentCellValue("port_c_size") = port_c_size

    Observe que um valor de marcador N/D é utilizado para um bloco múltiplo com estilo de cotovelo.

  4. Adicione outra seção à regra que atribui valores de célula a partir de parâmetros armazenados no componente de bloco múltiplo.

    Copie bloco de código

    GoExcel.CurrentCellValue("block_depth") = Parameter("manifold_block:1", "block_depth")
    GoExcel.CurrentCellValue("block_width") = Parameter("manifold_block:1", "block_width")
    GoExcel.CurrentCellValue("block_height") = Parameter("manifold_block:1", "block_height")

    Observe a referência ao componente manifold_block:1 nesta seção.

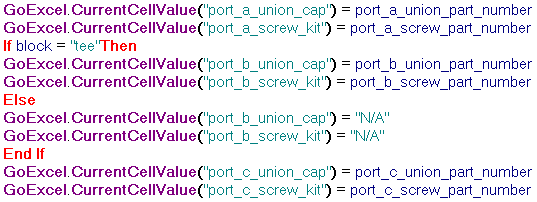

  5. Adicione uma seção à regra para atribuir os valores das células dos números de peça dos componentes de união e de parafuso, de acordo com a regra screw_part_number_rule.

    Copiar Bloco de Código

    GoExcel.CurrentCellValue("port_a_union_cap") = port_a_union_part_number
    GoExcel.CurrentCellValue("port_a_screw_kit") = port_a_screw_part_number
    If block = "tee" Then
    GoExcel.CurrentCellValue("port_b_union_cap") = port_b_union_part_number
    GoExcel.CurrentCellValue("port_b_screw_kit") = port_b_screw_part_number
    Else
    GoExcel.CurrentCellValue("port_b_union_cap") = "N/A"
    GoExcel.CurrentCellValue("port_b_screw_kit") = "N/A"
    End If
    GoExcel.CurrentCellValue("port_c_union_cap") = port_c_union_part_number
    GoExcel.CurrentCellValue("port_c_screw_kit") = port_c_screw_part_number

    Assim como ocorre em port_b_size, em uma seção anterior da regra, observe o controle condicional dos valores relativos à Porta B.

  6. Ao final desta regra, salve as alterações executadas na folha de cálculo. Utilize a função GoExcel.Save, disponível no nó Vínculo de dados de Excel da área Fragmentos.

    Copie bloco de código

    GoExcel.Save
  7. Clique em OK para salvar e fechar a regra. A folha de cálculo é atualizada quando a regra é executada depois de ser fechada. A regra fecha automaticamente a folha de cálculo após sua execução.
  8. Abra a folha de cálculo part_number.xls com Excel e verifique se está atualizada. Feche o documento de folha de cálculo antes que a regra seja executada de novo, já que a regra não pode atualizar a folha de cálculo se já está aberta pro Excel.
