Cálculo de números de peça

Devem ser determinados os números de peça serão utilizados para os parafusos de união e os cotovelos. Para isso, são criadas regras adicionais na montagem.

A primeira parte desta regra calcula um número de peça a ser utilizado para o parafuso Port A, segundo o valor do parâmetro port_a_size. Nesta regra, é utilizada uma nova sentença Selecionar Caixa para executar uma de um grupo de sentenças. As sentenças executadas dependem do valor de uma expressão.

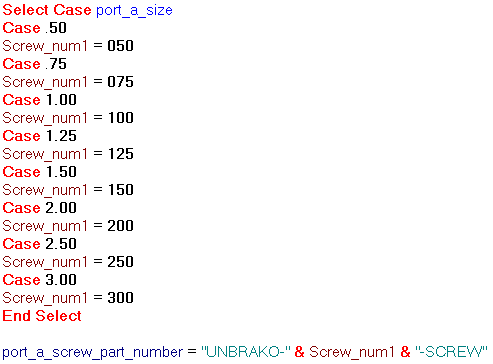

1. Adicione uma regra nova denominada screw_part_number_rule.
2. Crie a primeira seção da regra. Nesta seção, é calculada uma parte variável do número de peça, em função do valor do parâmetro port_a_size. O valor é mantido em uma variável temporária denominada Screw_num1. Quando é determinado o valor, a regra gera toda a cadeia do número de peça. Utilize o menu suspenso Palavras-chave na barra de ferramentas que há sobre a área de texto para facilitar a criação desta regra.


   Copie bloco de código

   Select Case port_a_size
   Case .50
   Screw_num1 = 050
   Case .75
   Screw_num1 = 075
   Case 1.00
   Screw_num1 = 100
   Case 1.25
   Screw_num1 = 125
   Case 1.50
   Screw_num1 = 150
   Case 2.00
   Screw_num1 = 200
   Case 2.50
   Screw_num1 = 250
   Case 3.00
   Screw_num1 = 300
   End Select

   port_a_screw_part_number = "UNBRAKO-" & Screw_num1 & "-SCREW"

   Na regra que se criou, se port_a_size = 0,50, o número de peça é criado como -

   UNBRAKO-050-SCREW

   Este valor é salvo em um parâmetro para utilizar como referência posteriormente.

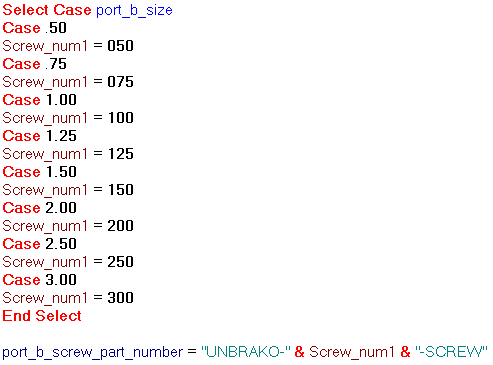

3. Copie e cole o texto da regra criado e, a seguir, substitua port_a_size por port_b_size. Configure o parâmetro para port_b_screw_part_number.


   Copiar Bloco de Código

   Select Case port_b_size
   Case .50
   Screw_num1 = 050
   Case .75
   Screw_num1 = 075
   Case 1.00
   Screw_num1 = 100
   Case 1.25
   Screw_num1 = 125
   Case 1.50
   Screw_num1 = 150
   Case 2.00
   Screw_num1 = 200
   Case 2.50
   Screw_num1 = 250
   Case 3.00
   Screw_num1 = 300
   End Select

   port_b_screw_part_number = "UNBRAKO-" & Screw_num1 & "-SCREW"

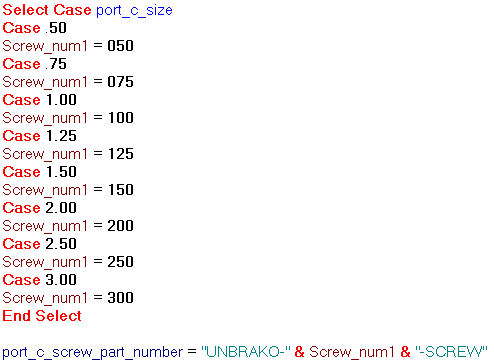

4. Crie outra cópia do texto de regra e, a seguir, substitua port_a_size por port_c_size. Configure o parâmetro para port_c_screw_part_number.


   Copie bloco de código

   Select Case port_c_size
   Case .50
   Screw_num1 = 050
   Case .75
   Screw_num1 = 075
   Case 1.00
   Screw_num1 = 100
   Case 1.25
   Screw_num1 = 125
   Case 1.50
   Screw_num1 = 150
   Case 2.00
   Screw_num1 = 200
   Case 2.50
   Screw_num1 = 250
   Case 3.00
   Screw_num1 = 300
   End Select

   port_c_screw_part_number = "UNBRAKO-" & Screw_num1 & "-SCREW"

5. Clique em OK para salvar a regra e fechar a caixa de diálogo.
6. Salve o arquivo de montagem.
