Criar vistas de desenho utilizando representações posicionais de montagens

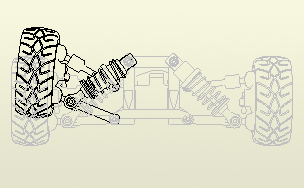

As representações posicionais capturam "instantâneos" cinemáticos de uma montagem, para mostrar componentes em várias configurações. É possível salvar várias representações posicionais em uma montagem. Ao criar uma vista base do desenho, é possível especificar uma representação posicional. A vista criada é associativa com relação à representação posicional e é atualizada para refletir as alterações da representação.

  1. Crie ou abra um desenho.
  2. Na faixa de opções, clique na guia Inserir vistas painel Criar Base .
  3. Na caixa de diálogo Vista de desenho, procure o arquivo de montagem.
  4. Na guia Componente, selecione uma representação posicional na lista Posição.
  5. Defina outras opções na caixa de diálogo Vista de desenho e clique em Ok.
  6. Clique na janela de desenho para posicionar a vista.
