Uma representação da vista de projeto é crida no ambiente de montagens e preserva o estado de visualização da montagem.
Ao criar a vista de desenho de uma montagem, você pode selecionar uma das
representações da vista de projeto
definidas na montagem. Também é possível criar uma associação entre a representação de vista de projeto e a vista de desenho.

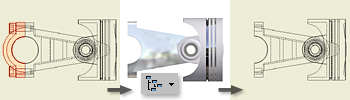

Se você tornar uma vista de desenho associativa a uma representação de vista de projeto, a vista de desenho é atualizada automaticamente quando forem inseridas alterações na representação da vista de projeto no ambiente de montagem.
Quais são as diretrizes para criar associações?
As regras que regem a criação de uma associação entre uma representação da vista de projeto e uma vista do desenho são:
- Só podem ser associadas representações públicas de vista de projeto a uma vista de desenho. As representações privadas de vista de projeto podem ser utilizadas para criar uma vista de desenho, mas são estáticas e não são atualizadas com as alterações efetuadas no modelo.
- Uma representação da vista de projeto associada a um arquivo de referência que foi removido, removerá também a capacidade de associação da representação da vista de projeto. De forma análoga, remover uma representação da vista de projeto associada a um arquivo de referência também remove a associatividade da representação da vista de projeto.
Como as representações de vista de projeto melhoram o desempenho?
Para aproveitar as vantagens de desempenho e economia de memória:
- Selecione uma representação da vista de projeto que exiba apenas os componentes que deverão estar visíveis. Todos os componentes renderizados de forma invisível na representação da vista de projeto não são carregados na memória.
- Feche o arquivo de montagem usado para uma vista de desenho a fim de evitar que seus gráficos sejam carregados na memória.
- Para editar o modelo exibido no desenho, no menu do aplicativo, clique em Abrir para selecionar o arquivo de montagem e, a seguir, clique em Opções. Selecione a representação usado no desenho.
