Simplificação das peças e montagens para análise

Simplificar o modelo ou peça contribui para acelerar a análise. É possível excluir peças cuja função é simulada por meio de uma restrição e cuja importância estrutural é reduzida.

Para ajudar a agilizar a análise, é possível desativar as operações de peças, como arredondamentos, que são cosméticas ou utilizadas para quebrar arestas retas.

Nota: Exclusões de componente de montagem e operação de peça são específicos da simulação. Portanto, as exclusões executadas em uma simulação não afetam às demais.

Excluir os Componentes para Simplificar as Montagens

Exclua uma peça ou uma montagem da análise:

  1. Expanda os nós de montagem do navegador ao nível em que é visto o componente que deseja excluir.
  2. Clique com o botão direito do mouse e selecione Excluir da simulação. Alternativamente, clique com o botão direito do mouse no componente na região de desenho e clique em Excluir da simulação.

A visualização de um componente excluído se torna transparente no ambiente de simulação.

Excluir as Operações para simplificar as peças e montagens

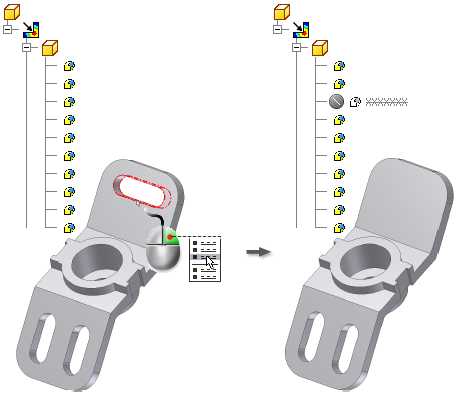

Anular as operações para análise pode acelerar o processo de malha. Para excluir uma operação de peça na janela de desenho de sua análise de tensão:

  1. Altere o filtro de seleção para Selecionar operações .
  2. Na janela de desenho, selecione as operações que deseje excluir individualmente ou usando a seleção múltipla.
  3. Clique com o botão direito do mouse e selecione Excluir da simulação.

As operações serão feitas invisíveis na janela de desenho. No navegador, as operações não estão disponíveis e são exibidas com o ícone Excluir . As operações dependentes também são tornadas invisíveis e indisponíveis no navegador.

Nota: As operações excluídas são suprimidas de sua análise de tensão, mas a supressão é ignorada ao retornar para o ambiente de modelagem de Peça ou Montagem. Além disso, não é possível excluir operações já suprimidas no ambiente de modelagem.

Alternativamente, é possível selecionar operações no navegador a serem excluídas:

  1. Expanda o nó do navegador da peça para o nível onde estejam as operações que deseja excluir.
  2. Clique com o botão direito do mouse na operação e selecione Excluir da simulação.

Se um erro aparece quando uma malha de elementos finitos é criada, uma caixa de diálogo de erro é exibida. O objeto de geometria potencialmente problemático é realçado e a criação da malha para.

Analisar as peças ou montagens que contêm corpos de parede fina

Para detectar corpos de parede fina, clique em Localizar Corpos Finos no painel Preparar. Se o modelo contém os componentes que cumprem os critérios de corpos de parede fina, é exibida uma caixa de mensagem com uma opção para criar automaticamente midsurfaces de corpos de parede fina detectados.

Se você clicar em OK, a caixa de diálogo Midsurface é aberta. Clique em OK para avaliar o modelo e criar midsurfaces. Você também pode clicar no comando Deslocamento para selecionar manualmente a face ou faces a serem analisadas por critérios de corpos finos.

Todas as midsurfaces e deslocamentos são listados no nó de Cascas no navegador.
