Edição de peças de iLogic dentro de uma montagem

  1. Clique duas vezes em manifold_block:1.
  2. Abra a caixa de diálogo Parâmetros e verifique se os seguintes valores de parâmetros estão configurados como é indicado.
    Parâmetro Valor
    bloco Bifurcação
    component_type Padrão
    port_a_size 0.50
  3. Salve o arquivo de montagem.

Adicionar restrições de montagem

As restrições de montagem limitam o movimento de uns componentes em relação a outros. Aplique as restrições necessárias para restringir cada peça completamente sem deixar nenhum grau de liberdade.

  1. Criar a Restrição de coincidência port_a_cap_center entre a Porta A e o bloco múltiplo. Utilize estas opções:
    • O eixo que se prolonga através do centro da Port A do bloco múltiplo.
    • O eixo através do centro do furo de port_a_union.
    Nota: Se o topo de união fica oculto no bloco após criar a restrição, clique e arraste o topo de união para longe do bloco.
  2. Criar a Restrição de coincidência port_a_cap_hole com as seguintes seleções:
    • O eixo que se prolonga através do centro do furo do parafuso superior esquerdo da Port A no bloco múltiplo.
    • O eixo ao longo do centro do furo do parafuso superior esquerdo de port_a_union.
  3. Criar a Restrição de coincidência port_a_cap_face com as seguintes seleções:
    • A face da Porta A do bloco múltiplo.
    • A face posterior de port_a_union.
  4. Criar a Restrição de inserçãoport_a_cap_screw com as seguintes seleções:
    • port_a_union_screw
    • O furo do parafuso superior esquerdo em port_a_union
  5. Siga as etapas anteriores para a Porta B e Porta C. Utilize nomes similares para as restrições.

Criação de padrões de parafuso

Cada porto do bloco múltiplo requer um padrão de quatro parafusos para anexar o topo de união com o bloco. Utilize o parafuso inserido na montagem como componente padronizado.

Primeiro, crie o padrão de parafuso para a Porta A.

  1. Na faixa de opções, clique na guia Montagem painel Componente Padrão .
  2. Clique em port_a_union_screw.
  3. Clique na guia Retangular.
  4. clique na seta de direção da área Coluna.
  5. clique na aresta horizontal inferior da face Port A.
  6. Insira 1,50 para a distância horizontal.
  7. clique na seta de direção da área Linha.
  8. clique no lado vertical esquerdo da face Port A.
  9. Insira 0,69 para a distância vertical.
  10. Clique em Ok.
  11. Renomeie Component_Pattern_1 no navegador Modelo para ser port_a_screw_pattern.

Mapeamento de nomes descritivos aos parâmetros de padrão

Quando é criado o padrão de componente de parafuso, também são criados outros parâmetros do modelo. Altere o nome dos parâmetros para usá-los mais adiante neste tutorial.

  1. Abra a caixa de diálogo Parâmetros.
  2. clique no nome do parâmetro que contenha 0,69 na célula Equação.
  3. Altere o nome do parâmetro para port_a_y_dist_between_screws.
  4. clique no nome do parâmetro que contenha 1,50 na célula Equação.
  5. Altere o nome do parâmetro para port_a_x_dist_between_screws.

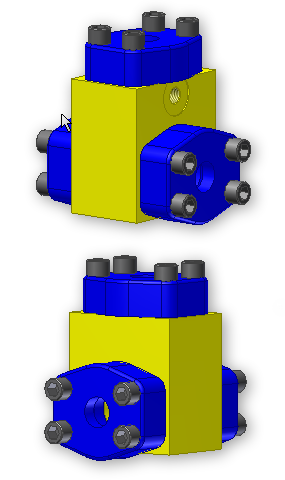

  6. Repita as etapas anteriores para port_b_union_screw e port_c_union_screw. Não se esqueça de alterar o nome dos padrões quando concluir. O modelo deve ter um aspecto como exibido nestas vistas frontais e posteriores.
  7. Salve o arquivo de montagem.
