Personalização dos componentes antes de montar

Antes de montar os componentes, podem ser executados algumas alterações para identificá-las com este projeto.

Alteração da Aparência dos Componentes de Montagem

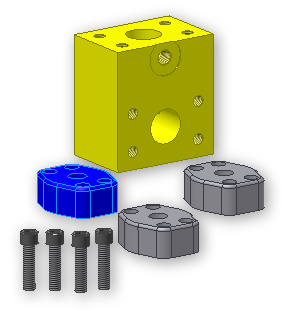

Em primeiro lugar, alteramos a aparência dos componentes do topo da união para que sejam mais visíveis.

  1. Clique no primeiro componente de topo de união.
  2. Na barra de ferramentas de Acesso Rápido, expanda o menu suspenso Aparência e selecione Azul.
  3. Repita a seleção da aparência para os outros dois componentes do topo da união.

Alteração de nome dos componentes de montagem

Até agora, os componentes que são adicionados à montagem aparecem no navegador modelo. É atribuído aos componentes o mesmo nome que os nomes de arquivo aos que fazem referência. Os nomes dos componentes de montagem devem ser alterados para refletir sua finalidade. Também é necessário remover a identificação de membro de iPart.

A alteração de nome dos componentes assegura que as futuras alterações de nome em membros de iPart não invalidem os nomes de componente na regra. Se os nomes estão invalidados, a regra pode não funcionar corretamente.

  1. Vá ao navegador de modelo.
  2. Para cada componente desta lista, clique duas vezes lentamente no nome e altere-o tal como é indicado.
    • Substitua union_cap [Código de modelo = 050]:1 por port_a_union.
    • Substitua union_cap [Código de modelo = 050]:2 por port_b_union.
    • Substitua union_cap [Código de modelo = 050]:3 por port_c_union.
    • Substitua Screw-01:1 por port_a_union_screw.
    • Substitua Screw-01:2 por port_b_union_screw.
    • Substitua Screw-01:3 por port_c_union_screw.
