A operação Flange transitada proporciona uma forma de criar seções de transição no modelo. Elas podem ser a única operação (ou a operação principal) de um modelo ou fazer parte de um projeto mais complexo.
A operação Flange transitada requer a seleção de dois esboços de perfil. Os perfis podem ser abertos ou fechados (ou um da cada tipo) e podem estar em planos de esboço paralelos ou não paralelos. A operação resultante pode ser destinada a um processo de fabricação com dobradeira ou de molde.
- Para iniciar este exercício, inicie uma nova peça de chapa usando o modelo Sheet Metal (mm).ipt.
- No esboço aberto, crie um círculo de 1400 mm centralizado em 0,0.
- Na faixa de opções, clique na
guia Esboço
painel Sair
Encerrar esboço
ou clique com o botão direito e selecione Concluir esboço 2D no menu de indicadores. - Crie um deslocamento(para cima) do plano de trabalho a partir do plano de origem XY com valor de 2000 mm.
- Neste novo plano de trabalho deslocado, crie um esboço 2D.
- No esboço, crie um quadrado de 600 mm x 600 mm. Aplique cotas de 300 mm para que o quadrado fique centralizado em 0,0.
- Insira um ponto no ponto central de um dos lados do quadrado. Nota: Este ponto não é necessário para a flange transitada, mas será usado mais adiante para criar uma operação de rasgo para aplainar a flange transitada.
- Clique em
guia Esboço
painel Sair
Encerrar esboço
ou clique com o botão direito e selecione Concluir esboço 2D no menu de indicadores.

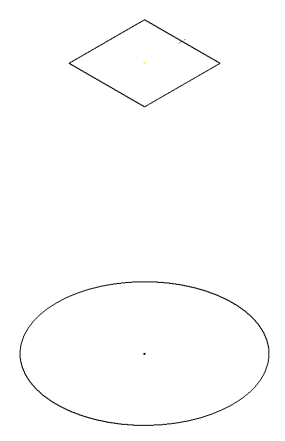

- Oculte o plano de trabalho criado e o plano de origem XY (se exibido). Oculte as cotas em Esboço1 e Esboço2. O modelo deve se parecer como exibido na seguinte imagem da vista inicial padrão (F6).
A seguir, você criará a flange transitada.
