Adicione uma operação de desdobramento ao giro de contorno

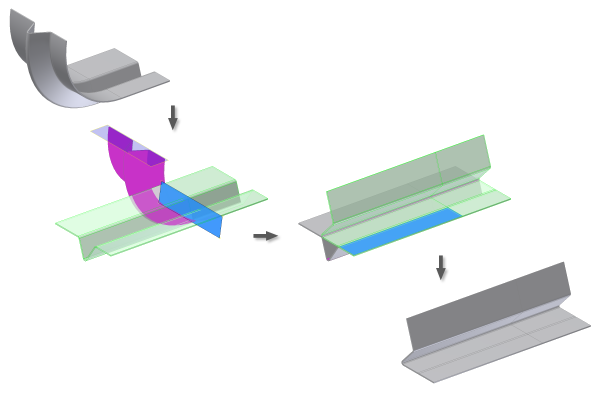

Para adicionar operações de modelo às faces planas de uma operação de curva de contorno é necessário aplicar duas operações de desdobramento:

  1. Na faixa de opções, clique na guia Chapa de metal painel Alterar Desdobrar .
  2. Selecione uma referência estacionaria em um dos extremos da operação de curva de contorno.
  3. Selecione a curva de contorno.
  4. Clique em Aplicar.
  5. Selecione uma referência estacionaria na seção agora aplainada para iniciar o aplicativo da segunda operação de desdobramento.
  6. Selecione as dobras que deseja desdobrar.
  7. Clique em Ok.

A modelagem pode agora continuar o modelo desdobrado e anulação de curva. Quaisquer operações aplicadas através das dobras são deformadas quando aplicadas duas operações de redobramento para devolver o modelo à forma curva original.

Nota: A adição de uma operação de desdobra para continuar com a modelagem é uma ação diferente da geração de um desenvolvimento para a fabricação. Consulte Desdobrar vs. planificação para obter informação adicional.
