- Verifique que o arquivo de projeto está configurado para Tutorial_Files.ipj.
- Clique no comando abrir e navegue na pasta montagem FEA 3

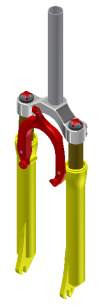

- Clique em Suspension-Fork_Complete.iam e, a seguir, clique em Abrir. Como alternativa, clique duas vezes no arquivo .iam.
- Use Salvar como para salvar o modelo para o novo nome, como Suspension-Fork_Stress.iam Não é necessário responderSim para todos os componentes.
- No navegador modelos, expanda a pasta Representações e a pasta Nível de detalhe.
- Clique duas vezes na representação de nível de detalhe Todas as Peças Desativadas.
- No navegador, clique com o botão direito do mouse e apague a marca de verificação Suprimir para os seguintes componentes:
- Quadro da Suspensão:1
- Controle Deslizante da Suspensão:1
- Controle Tubular da Suspensão:1
- Fork-Slider_MIR:1
- Fork-Tube_MIR:1
- Clique com o botão direito do mouse no nó da pasta Nível de detalhe e selecione Novo nível de detalhe.
- Altere o nome da nova representação para: NDD de tensão.
- Salve o modelo de montagem.
Temos criado esta representação de nível de detalhe para se beneficiar do uso de ambientes de análises de tensão usados nas representações.
