Executar um estudo de frequência estrutural (análise modal) para localizar as formas de modo e frequências de vibração naturais.
- Categoria
-
Simulação
- Duração
-
30 minutos
- Arquivo tutorial utilizado
-
Suspension-Fork_Complete.iam
Nota: Clique em Tutorial de Instruções de Instalação de Arquivos emhttp://www.autodesk.com/inventor-tutorial-data-sets para ler o tutorial. A seguir, efetue o download do tutorial dos conjuntos de dados e os Arquivos de Tutorial Instruções de Instalação e instalar os conjuntos de dados como indicado.

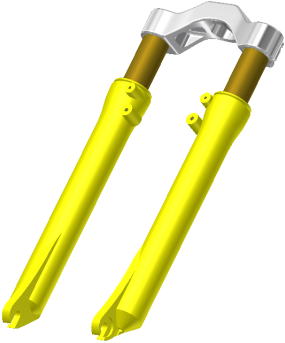

O tutorial apresenta uma montagem do Inventor. Ele demonstra o processo para criar, solucionar e visualizar resultados usando plotagens 3D para ilustrar as diversas formas de modos e os valores de frequência correspondentes.
Os contatos manuais e a seleção de configurações de malha avançadas estão incluídos. As primeiras 10 formas de modo são encontradas e os resultados são explicados.
Objetivos
- Crie uma simulação modal nova.
- Usará os contatos manuais para estabelecer a relação correta entre os componentes.
- Exclua componentes ou use uma representação da vista de projeto para remover componentes da simulação.
- Substituir materiais.
- Adicionar restrições.
- Adicionar contatos manualmente.
- Especificar parâmetros de malha
- Execute a simulação.
- Visualize os resultados.
Requisitos prévios
- Complete o tutorial de Montagem de Análise de Tensão&Refinamento de Contatos e Malhas
- Para obter mais informações, veja o tópico de Ajuda "Guia de instrução".
Dicas de navegação:
- Utilize os botões Avançar ou Voltar na parte inferior esquerda para avançar para a próxima página ou voltar para a anterior.
