A seguir, são adicionados nós às vigas selecionadas na estrutura. São utilizados nós personalizados para definir cargas, restrições, libertações e vínculos rígidos.
- No painel Conexões, clique em Nó personalizado

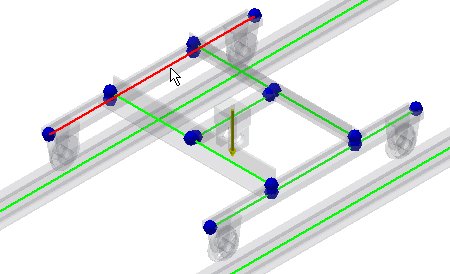

. A Exibição instantânea é utilizada como método de edição padrão. É solicitado que selecione uma viga onde os nós personalizados são inseridos. - Selecione a viga como é exibido na imagem seguinte.
- Insira 170 mm no campo de edição de Deslocamento e clique em Concluir
. Repita as mesmas etapas para inserir um segundo nó personalizado na mesma viga. Clique no comando Nó personalizado, selecione a viga, insira 2330 mm e clique em Concluir . - Agora são inseridos nós personalizados na viga paralela. No painel Conexões, clique em Nó personalizado .

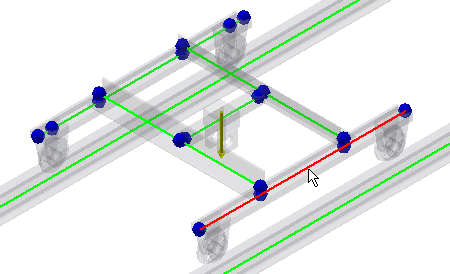

- Selecione a viga, como é exibido na imagem.
- Insira 170 mm no campo de edição de Deslocamento e clique em Concluir . Repita as mesmas etapas para inserir um segundo nó personalizado na mesma viga. Clique no comando Nó personalizado, selecione a viga, insira 2330 mm e clique em Concluir .
