A seguir, definiremos as condições limite adicionando cargas e restrições estruturais. Começaremos pelas restrições.
Nota: As restrições são necessários para as simulações de estruturas. Se uma simulação sem restrições é iniciada, será aberta uma caixa de diálogo com a mensagem de erro seguinte: Nenhuma restrição foi definida.
- No painel Restrições, clique em Fixado

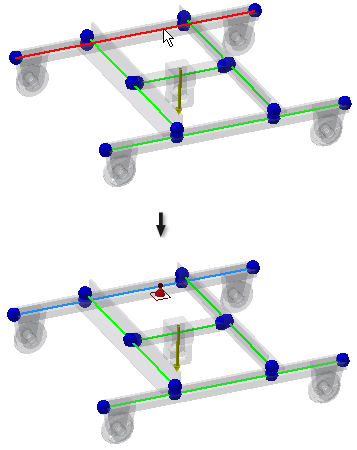

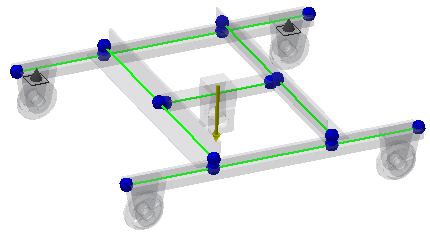

. A caixa de diálogo é aberta com o seletor Origem ativo. - Selecione a viga como é exibido na imagem. É exibida a visualização da restrição fixada.
-
Assegure-se de que a opção Absoluta está selecionada na caixa de diálogo Restrição fixada. Inserimos o valor de deslocamento utilizando os valores absolutos medidos desde o princípio da viga.
Nota: É possível utilizar o comando Sistemas locais
no painel Exibir para exibir os sistemas de coordenadas da viga para definir o início das vigas. - Na caixa de diálogo Restrição fixada, defina Deslocamento em 170 mm e clique em OK. É aplicada a restrição fixada.
- Insira a segunda restrição fixada na mesma viga. Uma vez mais, clique em Fixado no painel Restrições.
- Selecione a mesma viga e defina Deslocamento como 2330 mm. Clique em OK.
