Na seção seguinte, é criada uma superfície de deslocamento para utilizar como ferramenta de recorte.
-

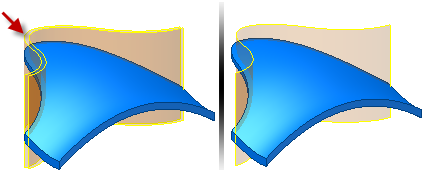

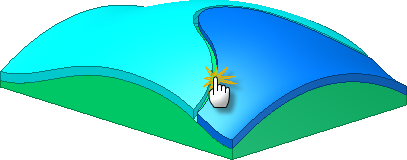

Na guia Modelo 3D, painel Superfície, inicie o comando Espessura/Deslocamento. - Na caixa de diálogo, defina a Saída em Superfície e selecione a superfície de extrusão para satisfazer a seleção. Defina a direção da nova superfície para o interior do corpo. Defina a Distância para 2 mm. Clique em OK para criar a superfície.
- Desative a visibilidade da superfície de extrusão.
-

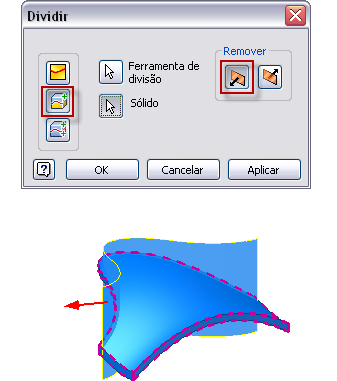

Inicie o comando Dividir. - Selecione a opção Recortar Sólido; selecione a superfície como Ferramenta de Divisão. Assegure-se de que o lado que deve ser removido aponte para fora do material. Nota: Gire o modelo para verificar que o lado que deve ser removido aponte para fora do sólido. Também é possível selecionar a segunda direção de Remoção e não a que é indicada na imagem seguinte. É aceitável desde que a saída esteja correta.
- Selecione OK para remover o material.
- Desative a visibilidade da superfície.
- Ative a visibilidade de todos os corpos sólidos. Note a folga de 2 mm entre os corpos.
- Salve o arquivo.
Isso completa o spline e a parte do tutorial relativa a superfícies. Para completar a peça é possível continuar com o tutorial.
