Espelhar geometria de esboço 3D

Utilize o comando Espelhar na guia Esboço 3D para criar um espelho da geometria de esboço 3D através de um plano.

Para começar, utilize os comandos na guia Esboço 3D para criar a geometria cujo espelho deseja criar.

  1. Na faixa de opções, clique na guia Esboço painel Padrão Espelho .
  2. Selecione a geometria cuja simetria deseja criar.
  3. Clique em Plano de Espelho na caixa de diálogo, ou clique com o botão direito do mouse e selecione Continuar.
  4. Defina o plano de espelhagem.
  5. Clique em Aplicar na caixa de diálogo para criar a simetria do esboço.

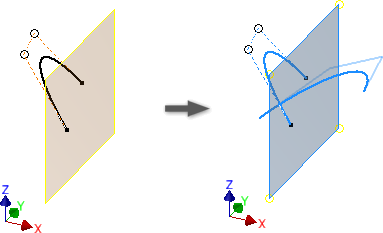

A geometria de esboço é espelhada em torno do plano de espelhagem selecionada. As restrições de igualdade são aplicadas automaticamente entre as geometrias simétricas. É possível excluir ou editar segmentos após criar a simetria dos mesmos, e os segmentos restantes ainda serão simétricos.

Nota: Quando a equação curva e a geometria incluída são espelhadas, um relacionamento principal/secundário é criado. A geometria de origem controla a geometria espelhada.
