O ambiente de esboço 3D está disponível somente em arquivos de peça (.ipt). Crie uma peça em uma montagem para usar a localização dos outros componentes em um esboço 3D.
Use os ambientes de esboço 2D e 3D para criar operações 3D
Crie geometria em qualquer ponto no espaço 3D usando um esboço 3D. Um esboço 3D não usa um plano do esboço. Em comparação, um esboço 2D é criado em um único plano liso, como XY.
Use um esboço 2D para criar uma geometria plana para operações como extrusão e revolução e para criar seções transversais 2D para elevações e varreduras 3D.

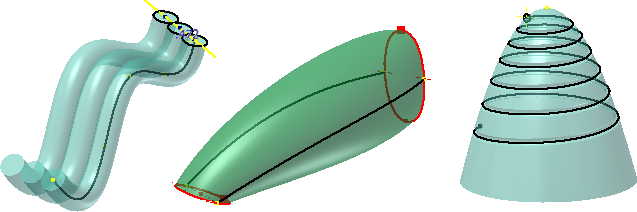

Use esboços 3D para criar caminhos de fiação, tubulação, varreduras e elevações. Também é possível usar um esboço 3D para criar arestas de superfície.
Dicas para trabalhar com esboços 3D

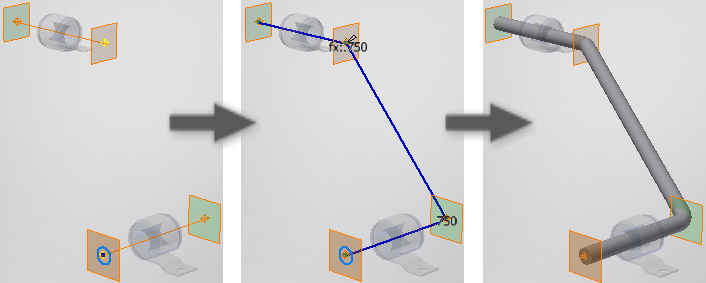

- Determinar o objetivo do esboço e criá-lo no ambiente correto. Por exemplo, uma rota de fio faz referência a múltiplos componentes. Crie o esboço 3D no arquivo de peça ativa de uma montagem para inserção no componente de referência.
- Considere a inserção de pontos trabalho ou de esboço para localizar os pontos de seleção do esboço 3D.
- Crie a seção transversal 2D em um esboço 2D e crie a linha de centro ou caminho de varredura em um esboço 3D.
- Clique em qualquer lugar do espaço 3D para inserir um ponto.
- Clique em qualquer lugar do espaço 3D para inserir uma linha ou segmento de spline.
- Clique com o botão direito do mouse em um ponto e use Mover/Rotacionar 3D para posicionar a geometria do esboço.
- Utilize uma Restrição coincidente para anexar extremidades da curva 3D.
- Desative a visibilidade das cotas ou dos esboços para aumentar a clareza.
- Utilize o comando Construção para alterar a geometria de referência para geometria de construção.
