Aplicação de cargas

Cargas são parte das condições do limite que são definidas para a simulação. Existem vários tipos de carga disponíveis, a serem aplicadas:

Acesso Tipo de Carga Entradas Utilizado para...
Força

Faces, arestas e vértices.

Ao selecionar mais de uma entrada, todas as entradas devem ter o mesmo tipo de entidade.

Aplique uma força de magnitude especificada às faces, arestas ou vértices selecionados.

Por padrão, é aplicada Força.

  • Perpendicular à face selecionada.
  • Paralela à aresta selecionada.
  • Usando os componentes de vetor na caixa de diálogo da seção expandida.
Pressão Face

Aplique uma pressão de magnitude especificada às faces selecionadas.

  • A pressão é uniforme.
  • Perpendicular aplicada à face selecionada.
Carga de suporte Faces cilíndricas

Aplique uma carga de magnitude especificada à face selecionada. As forças são predominantemente

  • Radial (rolamento de esfera)
  • Perpendicular ao eixo (momento)
Momento Face Aplique uma força de magnitude especificada à volta do eixo e perpendicular à face.
Cargas do corpo

Linear: face ou aresta

Angular: face ou aresta

Local: Vértice

Aplique aceleração linear ou velocidade e aceleração angulares de magnitude especificada ao modelo.

Linear

Cargas são aplicadas perpendicularmente à face com o valor da magnitude. Valores positivos são aplicados na face. As cargas são aplicadas paralelamente às seleções de arestas.

O comando Inverter inverte as direções.

Angular

Aplique velocidade e aceleração angulares de magnitude especificada perpendicularmente à face ou paralelamente à aresta.

O comando Inverter inverte as direções.

Localização

Especifica um local alternativo para cargas de corpo. O local é compartilhado entre velocidade e aceleração.

Carga de gravidade Face ou aresta

Aplica gravidade de magnitude especificada perpendicularmente à face selecionada ou paralelamente à aresta selecionada.

O comando Inverter reverte a direção de gravidade.

Os componentes de vetor definem a magnitude e a direção da gravidade.

Força remota

Face

Aplique uma força de magnitude especificada à face selecionada.

Por padrão, é aplicada Força.

  • Perpendicular à face selecionada.
  • Clique Inverter direção para alterar as direções.
  • Utilize coordenadas para especificar o local da força.

Aplique uma carga:

  1. No painel Cargas, clique o tipo de carga que deseje aplicar. A caixa de diálogo da carga aplicável é exibida.
    Nota: Também é possível clicar com o botão direito no nó Cargas no navegador e selecionar o tipo de carga apropriado no menu de contexto.
  2. O comando de seleção está ativo e é possível imediatamente selecionar entradas na região gráfica. Com base no tipo da carga, faça a seleção correspondente.
  3. A seleção exibe um glifo indicando a direção na qual a carga é aplicada. Para alterar a direção da carga, utilize os componentes de vetor na seção expandida (para os tipos de carga apropriadas) para descrever a direção.
  4. A seção Mais da caixa de diálogo fornece a configuração dos glifos para essa carga. Ajuste a configuração dos glifos, se necessário.
Nota: Quando for apropriado criar várias cargas do mesmo tipo, defina as condições de carga, selecione a geometria e clique em Aplicar. A caixa de diálogo permanece aberta e você está pronto para criar a próxima carga. O botão Aplicar não está disponível para as cargas de corpo e gravidade, já que uma simulação somente pode ter um de cada um destes tipos de carga.

Faces divididas para aplicação de carga

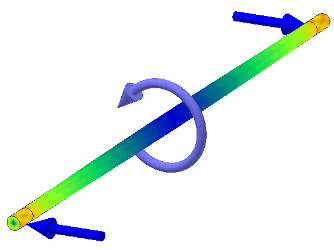

Em vários aplicativos, locais diferentes em uma superfície de componente estão sujeitos a diferentes cargas. Eixos de revolução com suporte em ambos extremos dos rolamentos são bons exemplos. A seção média do eixo tem um momento, enquanto que as extremidades do eixo recebem cargas de suporte.

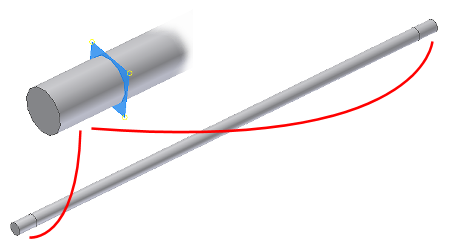

Ao atribuir cargas de suporte a componentes, como um eixo, é possível dividir faces para criar locais de contato de rolamento.

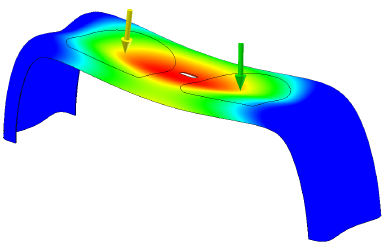

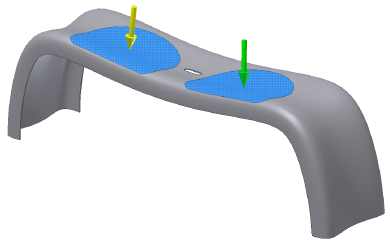

Outro exemplo é a aplicação de cargas para simular dois indivíduos sentados em um banco de parque. Divida a superfície superior do banco para criar locais onde pode ser aplicado o peso dos indivíduos.
