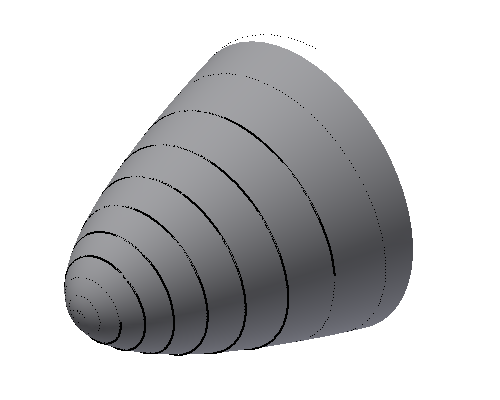

Nesta seção, é criada uma curva de equação em um esboço 3D. Para esta curva, utilize coordenadas cilíndricas para a equação. Este esboço 3D será utilizado como caminho de uma operação de varredura.
-
Crie um novo esboço 3D. -
Inicie o comando Curva de equação. - Selecione o menu suspenso que exibe "coordenadas cartesianas" e selecione "Cilindrico" para alterar o sistema de coordenadas.
- Insira os seguintes valores:
- r(t): t
- θ(t): 1800 * t
- z(t): t^2
- Tmin: 0,5
- Tmáx: 1,7
Concluir o esboço.
