Agora é possível criar um plano de trabalho e um esboço 2D que é utilizado como o perfil de um recurso de varredura. Para criar o recurso de varredura, utilize o círculo como perfil e a curva de equação 3D como o caminho.
-

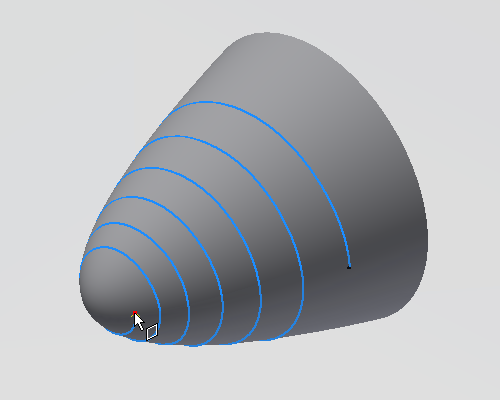

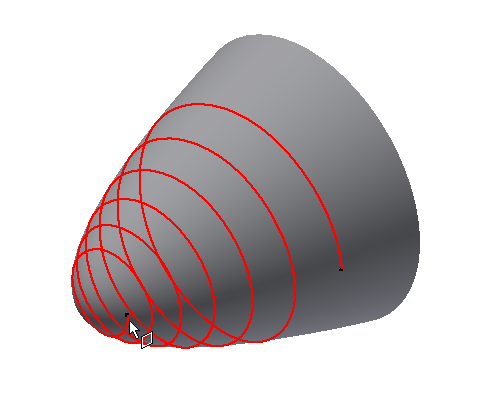

Inicie o comando de plano de trabalho. - Selecione a curva de equação 3D que acabou de criar e então selecione o ponto inicial da curva. Isto cria um plano de trabalho perpendicular à curva no ponto selecionado.
-
Criar um novo esboço no Plano de Trabalho1. -

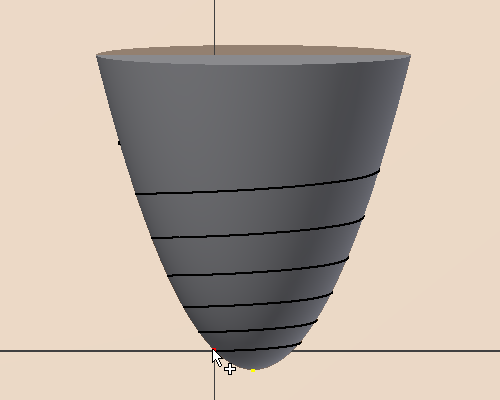

Projete o ponto inicial da curva de equação 3D. Este é o mesmo ponto utilizado para criar o plano de trabalho.

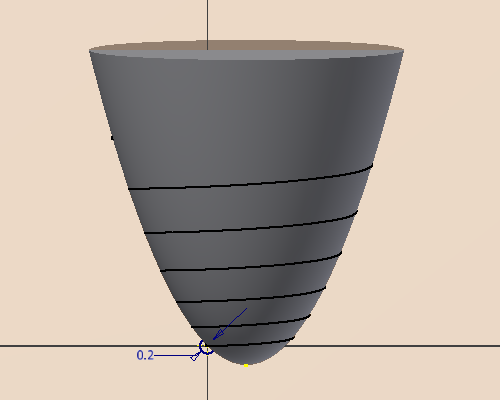

Criar um círculo. Utilize o ponto projetado como o ponto central do círculo. -
Dimensione o círculo como 0.2 mm.
Concluir o esboço. - Desative a visibilidade do Plano de Trabalho1.
-

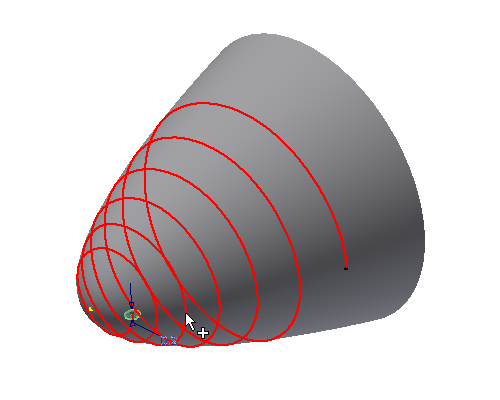

Inicie o comando de Varredura. O círculo é automaticamente selecionado como o perfil. - Selecione a curva de equação 3D como o caminho.
- Alterar a operação para Cortar.
- Clique em Ok.
