Roteamento de um cabo Belden em um segmento único.
- Abra Enclosure_Assembly.iam da subpasta Cabo & Harness. É a mesma montagem utilizada no tutorial anterior.
- Ative Montagem de cabos e fios2.
-
Na faixa de opções, clique na
guia Cabeamento elétrico
painel Rota
Rota
. - Na janela do desenho, selecione um condutor de cabo (1 ou 2) para rotear.
- Selecione a caixa Segmento único (manual).

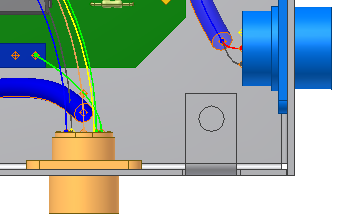

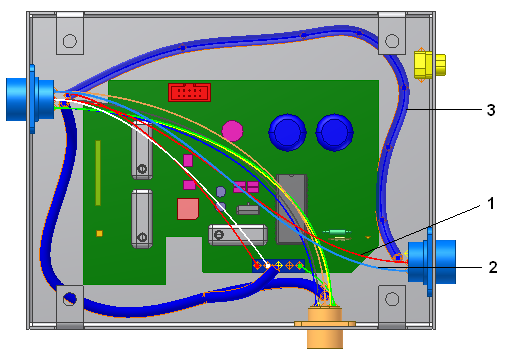

- Selecione o botão Primeiro segmento, selecione o segmento (3) na janela do desenho, tal como foi exibido na ilustração anterior, e clique em OK.
Os dois fios de cabo são roteados ao mesmo tempo porque os dois fios representam um único cabo. Os comprimentos de cabo e os diâmetros de conjunto são atualizados automaticamente.
Nota: Todos os fios de cabo são roteados ou não roteados juntos e devem seguir o mesmo caminho (roteados através dos mesmos segmentos) na montagem de cabos e fios. - Salve a montagem de cabos e fios.
