Roteamento dos condutores selecionados

Selecione um cabo e roteie-o manualmente a vários segmentos.

1. Clique duas vezes em Montagem de cabos e fios1 para ativá-lo.
2. Na faixa de opções, clique na guia Cabeamento elétrico painel Rota Rota .

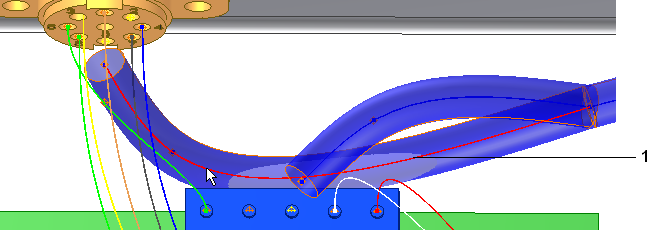

3. Na janela do desenho, clique no condutor (1), tal e como é exibido na ilustração.

   No navegador, este fio é denominado Fio 1.



   Na caixa de diálogo Rotear fio, o botão Fio muda de vermelho para branco para indicar que a seleção de fio está concluída.

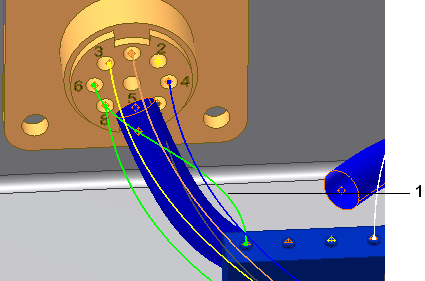

4. Clique no botão Primeiro segmento e, a seguir, no primeiro segmento (1), tal e como é exibido na seguinte ilustração.


   O botão Primeiro segmento muda de cor e o botão Último segmento é pressionado.

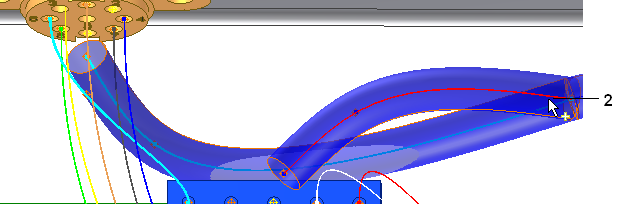

5. Na janela de desenho, clique no segmento de ramificação (2) e, a seguir, em OK.

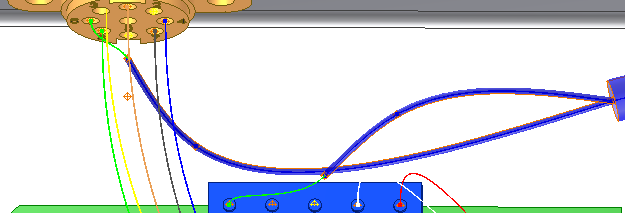

   O fio é roteado para o segmento principal e fora da ramificação. O diâmetro de segmento e o comprimento dos arames são calculados automaticamente.
