Use a opção Análise de cargas em movimento para importar cargas em movimento baseadas em ocorrência criadas no Ambiente de simulação dinâmica. Somente peças que sejam corpos únicos, e atendendo aos seguintes critérios, são válidas para transferência de carga em movimento:
- A peça não pode ser soldada a outra peça.
- Somente ocorrências de peça e submontagens flexíveis de nível superior são candidatas para Exportar para FEA. Exportar para FEA é realizado no ambiente de Simulação dinâmica.
- A análise é limitada a uma ocorrência de peça única e um único intervalo de tempo denominado na Simulação dinâmica. Outros corpos são automaticamente excluídos. Todas as condições do limite são importadas da Simulação dinâmica.
- O intervalo de tempo é expresso em segundos. Inclua um zero à esquerda. A notação científica pode ser usada em casos extremos.
- Várias simulações podem ser feitas referenciando a mesma ocorrência e usando o mesmo intervalo de tempo.
- Operações de montagem são consideradas ao conduzir uma simulação de análise de tensão isolada.
Critérios de carga em movimento
- Se a opção de Análise de cargas em movimento estiver ativada, e nenhum componente for especificado, será solicitado que selecione um componente.
- Se nenhum intervalo de tempo foi especificado, a lista suspensa exibe Nenhum intervalo de tempo selecionado.
- Se, durante uma atualização da simulação dinâmica, o componente especificado tiver faces insuficientes definidas, a ocorrência é removida da lista de exportação. Será solicitado que selecione uma nova peça ou complete a definição da carga na simulação dinâmica.
Mensagens de definição incompleta
Primeiro, exporte as cargas do ambiente de Simulação dinâmica. A seguir, no ambiente da análise de tensão, especifique quais cargas em movimento serão incluídas na simulação. Separadamente, exporte cargas em movimento para cada peça.
Analise cargas de movimento em uma peça de uma montagem:
 |

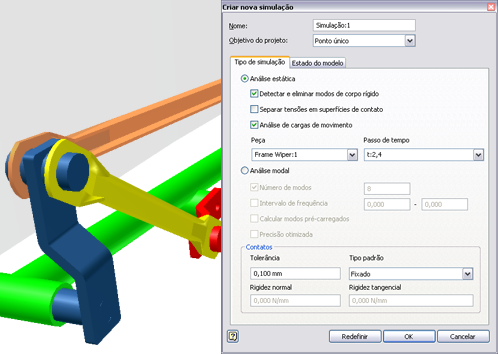

Para uma nova simulação |
 |
Para uma simulação existente |
