Desdobra de operações de chapa de metal

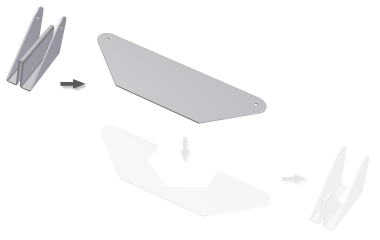

Ao trabalhar em um modelo de chapa de metal dobrado com ao menos uma face plana, utilize o comando Desdobrar para desdobrar uma ou várias dobras ou curvas de chapa de metal em relação a uma face de referência. O comando Desdobrar adiciona uma operação de desdobramento ao navegador de peças de chapa de metal e permite adicionar outras operações à seção planificada do modelo. É possível adicionar uma operação de redobramento para redobrar todas as dobras ou as curvas que se desdobram ou algumas delas.

  1. Na faixa de opções, clique na guia Chapa de metal painel Alterar Desdobrar .
  2. Clique em uma face ou em um plano para usá-los como referência de desdobra.
  3. Clique nas curvas ou dobras realçadas para desdobrar. Como opção, use Adicionar todas as dobras para selecionar toda a geometria realçada.
  4. Visualize o estado planificado e adicione ou exclua dobras ou curvas para obter o estado plano desejado.
  5. É possível selecionar os esboços não consumidos que também deseje desdobrar.
  6. Clique em Ok.
Dica: Para desdobrar a maioria das dobras e as curvas (mas não todas), selecione a opção Adicionar todas as dobras. Pressione a tecla Ctrl e clique nas dobras e nas curvas que não deseja desdobrar para cancelar sua seleção.
