Editar uma vista de desenho

É possível alterar a legenda, a escala, o estilo de exibição e outros atributos de uma vista de desenho. Se necessário, é possível selecionar uma representação da vista de projeto diferente, para mostrar a visibilidade dos componentes e uma representação posicional para criar uma vista a partir de um "instantâneo" da montagem.

Dicas:

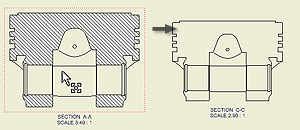

• Para mover uma vista, clique e arraste a borda vermelha.
• É possível excluir uma vista do desenho, ou bem copiar e colar uma vista em outra folha. Clique na vista com o botão direito do mouse e depois selecione a operação adequada no menu.
• Se precisar recuperar operações de trabalho depois de ter criado uma vista, clique com o botão direito do mouse no modelo no navegador e, depois, selecione Incluir operações de trabalho. Na caixa de diálogo Incluir operações de trabalho, especifique o tipo de operação de trabalho que deseja recuperar na vista de desenho.
• As configurações e valores padrão da caixa de diálogo Vista de desenho são definidas no padrão atual e podem ser alteradas utilizando o Editor de estilos e normas.

Nota: Se você remover uma vista com vistas projetadas, dependentes, de seção de detalhe ou auxiliares, elas serão excluídas automaticamente.

Para editar uma vista de desenho:

1. Na janela de desenho ou no navegador, selecione a vista.
2. Clique com o botão direito do mouse e depois selecione Editar vista no menu.
3. Na caixa de diálogo Vista de desenho, na guia Componentes, altere as opções relacionadas ao modelo de origem.

   Para as vistas de desenho de montagem, também é possível:

   • Alterar uma associação de uma vista para uma representação da vista de projeto . Clique na seta para selecionar uma representação da vista de projeto e marque a caixa de seleção Associativa.
   • Se adequado, selecione uma representação posicional diferente.
   • Para uma família iAssembly, selecione o membro que deseja representar na vista.
   • Selecione uma representação de nível de detalhe para melhorar a geração da vista usando apenas os componentes ativados na vista.
4. Na guia Estado modelo, altere o estado da solda, as opções de referência ou as opções de cálculo de linhas ocultas. As opções disponíveis dependem do tipo de arquivo utilizado para criar a vista.
5. Na guia Opções, altere os atributos dos dados de referência ou exiba as características.
6. Altere as opções adicionais:
   • Selecione a escala da vista e edite o identificador da vista.
   • Ative ou desative a visibilidade da legenda da vista.
   • Clique em Editar legenda da vista e edite a legenda da vista na caixa de diálogo Formatar texto.
   • Defina o estilo de exibição: exiba ou remova as linhas ocultas e, se adequado, selecione uma vista sombreada.
     Nota: Se a opção Escala de base ou Estilo de base estiver selecionada, a escala ou o estilo de exibição não poderão ser alterados.
7. Clique em Ok para fechar a caixa de diálogo Vista de desenho.

Suprimir uma vista de desenho

1. Clique com o botão direito do mouse em uma vista de desenho no navegador do modelo ou na janela de desenho.
2. No menu, selecione a opção Suprimir.

Nota: Para voltar a ativar uma vista de desenho, clique com o botão direito do mouse em uma vista de desenho no navegador do modelo e desmarque a opção Suprimir.

Dica: Se suprimir várias vistas de desenho, aumentará o rendimento dos desenhos criados para montagens grandes.

Controlar a herança de corte para vistas secundárias

É possível controlar se as vistas secundárias herdam o corte de seção, segmentado, partido ou superposto.

1. Na janela de desenho ou no navegador, selecione a vista secundária.
2. Clique com o botão direito do mouse e depois selecione Editar vista no menu.
3. Abra a guia Opções de exibição da caixa de diálogo Vista de desenho e selecione as caixas de seleção adequadas na seção Herança de corte. Os cortes selecionados são herdados da vista principal.
   Nota: As opções disponíveis dependem do tipo de vista editada.
4. Clique em Ok para fechar a caixa de diálogo Vista de desenho.

Mostre-me como usar bitmaps em vistas sombreadas para aumentar a capacidade e o rendimento
